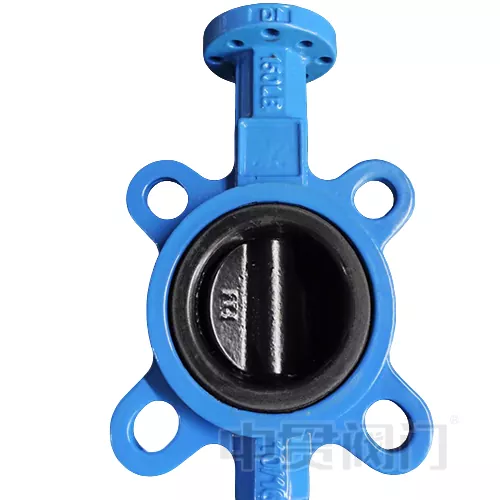

Лептир вентил са обложеним диском Халар

Лептир вентил са Халар обложеним диском је пројектован за екстремна хемијска окружења, користећи Халар (ЕЦТФЕ) премаз на површини диска како би се постигла врхунска отпорност на корозију. Са опсегом радне температуре од -40 ℃ до 150 ℃ (посебна темп. примена такође треба узети у обзир материјале седишта) и дебљином од 0,5-1,2 мм.

Основна функција ХАЛАР премаза

ХАЛАР (етилен-хлоротрифлуороетилен кополимер, ЕЦТФЕ) је флуорополимер високих перформанси који равномерно покрива површину лептир плоче кроз процес електростатичког прскања да би се формирао густи заштитни слој дебљине 0,5 ~ 1,2 мм. У лептир вентилу са диском обложеним Халаром, основне функције овог премаза укључују:

1. Отпорност на хемијску корозију: Може издржати 98% сумпорне киселине, 37% хлороводоничне киселине, јаке алкалије (као што је 50% НаОХ) и органске раствараче (као што су ацетон, ксилен), а стопа корозије је мања од 0,01 мм годишње;

2. Отпорност на температуру: Опсег температуре дуготрајне употребе -40 ℃ ~ 150 ℃, краткорочна отпорност на топлотни удар од 180 ℃;

3. Ниска пермеабилност: Молекуларна структура је густа, спречава кородирање металне подлоге лептир плоче услед продора средњег слоја;

4. Отпорност на хабање и против лепљења: Коефицијент површинског трења је само 0,3, што смањује адхезију зрнатих медија и продужава циклус одржавања.

5. У поређењу са ПТФЕ или ПП премазима, механичка чврстоћа ХАЛАР-а је повећана за више од 50%, посебно под честим условима отварања и затварања, што може спречити пуцање и падање премаза.

Оптимизација структуре:

Да би се прилагодио физичким својствима ХАЛАР премаза, наш лептир вентил са Халар обложеним диском усваја циљани дизајн:

1. Прецизна обрада лептир плоче: Основни материјал је направљен од нерђајућег челика 316Л или дуплекс челика, а храпавост површине је ≤Ра3.2μм ЦНЦ окретањем, обезбеђујући уједначену основу пријањања за премаз. Ивица лептир плоче је заобљена како би се избегла концентрација напрезања премаза.

2. Двосмерни систем заптивања: Са ЕПДМ или ФКМ меким седиштем вентила за заптивање, формира заптивни интерфејс "крути-флексибилни композит" са ХАЛАР премазом, постижући двосмерно нулто цурење при притиску од ≤ПН16 (у складу са стандардом ИСО 5208).

3. Прилагодба погона ИСО5211: Врх стабла вентила је опремљен интерфејсом квадратног вратила (у складу са стандардом ИСО5211 Ф05-Ф10), који се може директно инсталирати са пнеуматским/електричним актуаторима, а излазна грешка обртног момента је ≤5%.

Применљиви медији и типични сценарији

Лептир вентил са Халар обложеним диском је дизајниран за следеће медије:

1. Јака киселина/алкалија: као што је раствор за галванизацију (који садржи хромну киселину), влажни хлорни гас у хлор-алкалном процесу, концентрат фосфорне киселине;

2. Органски растварачи: петрохемијски интермедијери као што су бензен, естри, кетони, итд.;

3. Оксидирајући медијум: водоник пероксид (концентрација≤50%), раствор натријум хипохлорита;

4. Течност високе чистоће: ЦИП/СИП средство за чишћење у фармацеутској индустрији, испорука ултра чисте воде.
