Зхонггуан концентрични лептир вентилнабавка подржава третман воде, канализацију, морску воду, циркулацију ХВАЦ и индустријске цевоводе где су потребни компактна структура, одговарајући материјали за заптивање и стабилне перформансе затварања.Зхејианг Зхонггуан Валве Мануфацтуре Цо., Лтд.је фокусиран на производњу вентила више од 20 година, са производним базама лоцираним у Тиањин и Вензхоу, Зхејианг. Компанија комбинује искуство у производњи лептир вентила са ресурсима регионалног ланца снабдевања вентила како би обезбедила конфигурације вентила засноване на различитим материјалима цевовода, карактеристикама медија и радним окружењима.
Концентрична структура се обично примењује у системима средњег притиска.
Цевоводи за воду и канализацију захтевају вентиле који могу да одрже перформансе заптивања током дуготрајног рада. Еластична структура седишта која се користи у дизајну концентричног лептир вентила је погодна за медије на бази воде јер се заптивни материјал може изабрати у складу са хемијским карактеристикама цевовода.
ЕПДМи ХТЕПДМ седишта се обично бирају за слатку воду, канализацију и морску воду због њихове отпорности на воду, временске прилике и изложеност озону. Поједностављена унутрашња структура такође смањује области у којима се акумулирају седимент и честице.
Системи морске воде захтевају пажњу на отпорност на корозију јер садржај соли може убрзати пропадање материјала. Зхонггуан обезбеђује комбинације материјала укључујући дискове отпорне на корозију и различите материјале седишта у складу са условима рада морске воде.
Тело вентила може бити заштићено епоксидним премазом од приближно 250 μм, док се заптивни материјал може изабрати у складу са стварним захтевима медијума. Материјали на бази ПТФЕ или одговарајућа гумена једињења могу се размотрити када је потребна јача хемијска отпорност.
Системи за грејање, вентилацију, климатизацију и индустријско хлађење често захтевају честе операције отварања и затварања. Концентрични дизајн обезбеђује ниске карактеристике обртног момента и може се комбиновати са различитим конфигурацијама актуатора у складу са захтевима управљања.
Компактна структура чини га погодним за цевоводне системе где је простор за уградњу ограничен, док је плоча илугтипови прикључака пружају флексибилност за различите распореде цевовода.

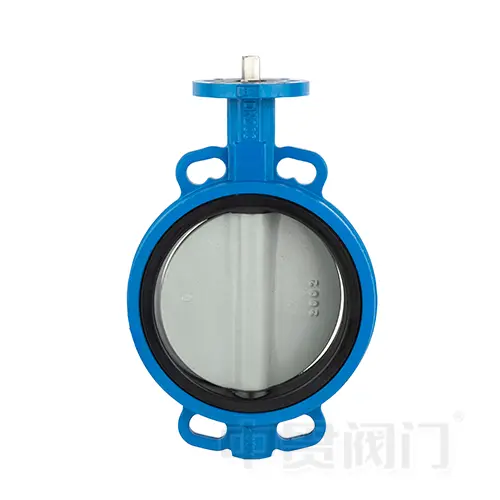

Концентрична структура поравнава стабло вентила, центар диска и средишњу линију тела на истој оси. У поређењу са ексцентричним структурама лептир вентила, овај дизајн обезбеђује једноставнији распоред заптивања и смањује ограничења правца уградње.
Карактеристика двосмерног заптивања омогућава инсталацију без строгих ограничења смера протока у многим апликацијама на цевоводима. Ово смањује могућност грешака у инсталацији узрокованих погрешном оријентацијом вентила, посебно у великим водоводним и циркулационим системима где је инсталирано више вентила.
Опсег перформанси лептир вентила у великој мери зависи од избора материјала седишта. Зхонггуан концентрични лептир вентил може се конфигурисати са различитим заптивним материјалима, омогућавајући истој основној структури вентила да се прилагоди различитим условима рада.
ЕПДМ и ХТЕПДМ су углавном погодни за апликације везане за воду, докНБР, ХНБР и КСНБР су изабрани за медијуме који садрже уље. Материјали на бази ПТФЕ се користе тамо где је потребна јача хемијска отпорност.
Ова флексибилност материјала смањује потребу за потпуно другачијим структурама вентила када се услови цевовода промене. Дизајн кућишта вентила може остати конзистентан док се систем заптивања подешава према медијуму.
У поређењу са ексцентричним лептир вентилима са металним седиштем, концентрични лептир вентили генерално имају једноставнију унутрашњу структуру и мању укупну тежину.
Ово пружа практичне предности у великим пројектима цевовода јер транспортом, инсталацијом и поступцима одржавања постаје лакше управљати. Еластични дизајн седишта такође омогућава одржавање кроз замену седишта уместо замене комплетног склопа вентила у многим применама.

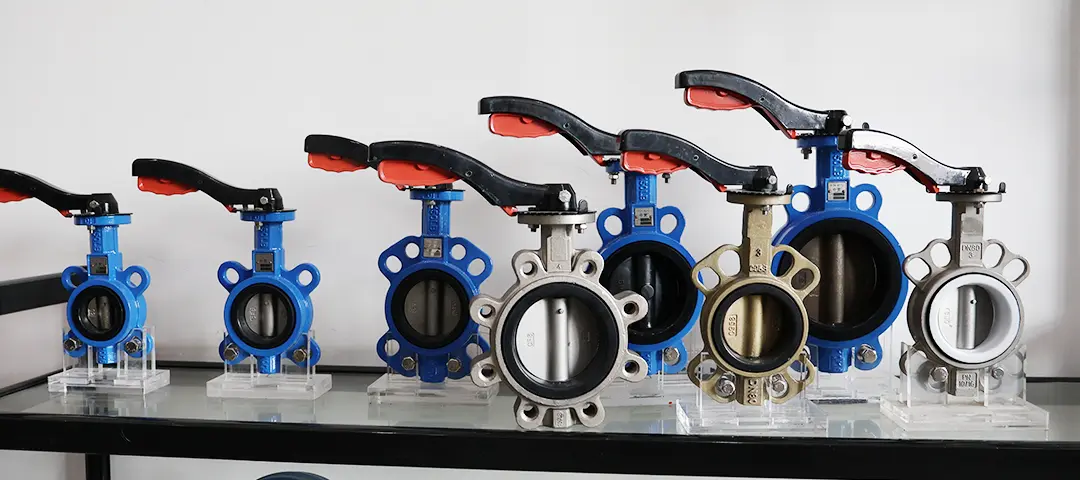

Зхонггуан производи лептир вентиле који углавном покривају ДН40 до ДН1600, укључујући типове плочица, ушица, У-пресека и прирубница.

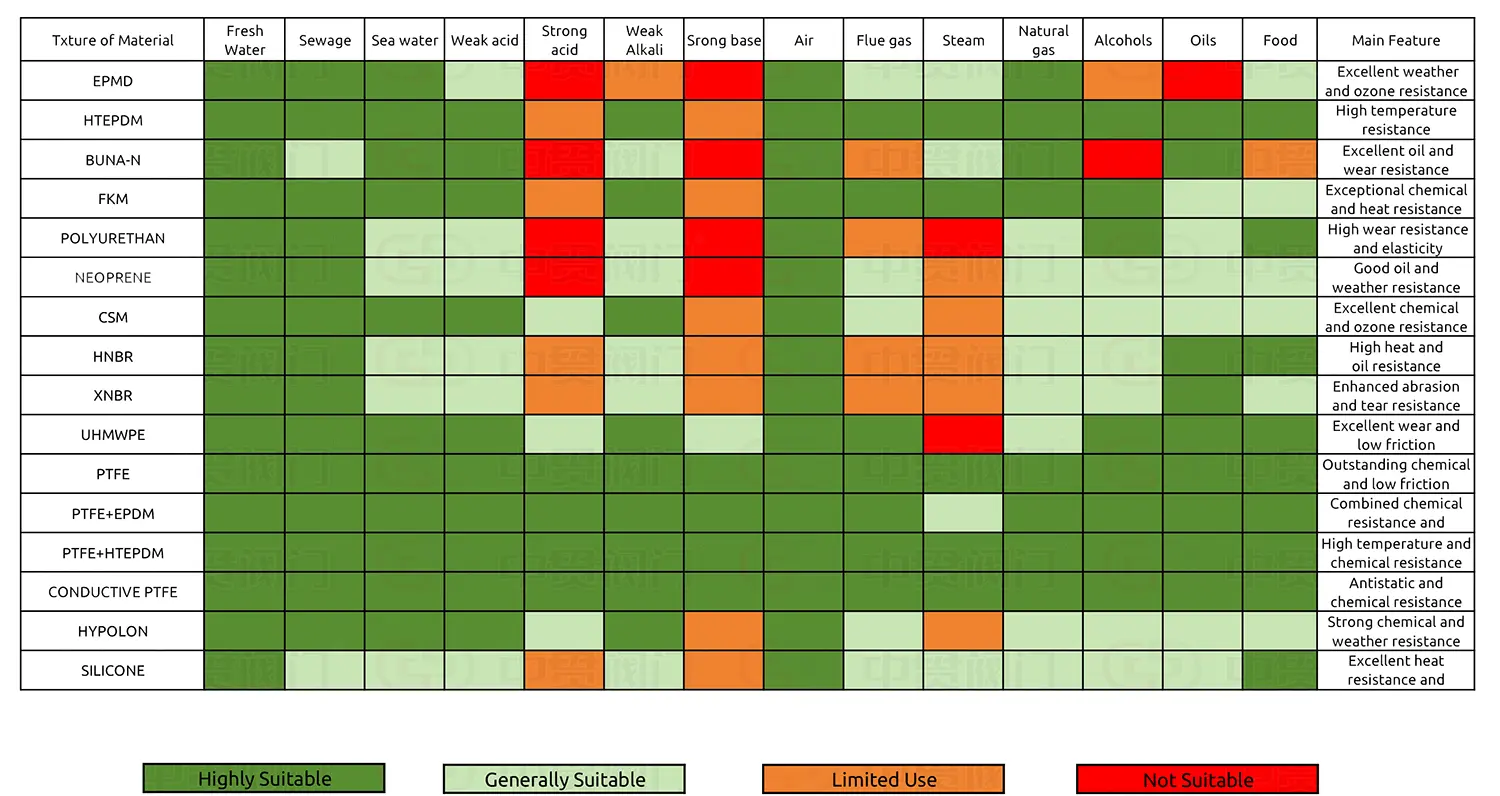

Различити гумени и полимерни материјали имају различите карактеристике отпорности на воду, хемикалије, уље, температуру и посебне медије.
| Материјал седишта | Погодни медији | Карактеристике материјала |
| ЕПДМ | Слатка вода, канализација, морска вода, ваздух, димни гас | Добра компатибилност са водом, отпорност на временске услове и отпорност на озон; неприкладан за минерално уље |
| ХТЕПДМ | Високотемпературна вода, морска вода, услови паре | Побољшане температурне перформансе у поређењу са стандардним ЕПДМ-ом |
| НБР (БУНА-Н) | Минерално уље и медији који садрже уље | Добра отпорност на уље и отпорност на хабање |
| ХНБР / КСНБР | Индустријска уља и апликације везане за хабање | Побољшана отпорност у поређењу са конвенционалним НБР |
| ФКМ | Хемијски медији и услови виших температура | Јака хемијска и температурна отпорност |
| ПТФЕ | Јака киселина, јака алкалија, корозивни хемијски медији | Одлична хемијска стабилност и ниско трење |
| ПТФЕ + ЕПДМ | Примене комбинације воде и хемикалија | Комбинује ПТФЕ хемијску отпорност са еластичношћу гуме |
| ПТФЕ + ХТЕПДМ | Примене хемикалија на вишим температурама | Погодно за сложена хемијска окружења |
| Цондуцтиве ПТФЕ | Антистатички хемијски цевоводи | Одржава ПТФЕ отпорност са проводљивим својствима |
| Силикон | Храна и чисте апликације на високим температурама | Отпорност на топлоту и компатибилност са чистим медијима |
За водоснабдевање, пречишћавање отпадних вода и системе морске воде, ЕПДМ и ХТЕПДМ се обично бирају јер се ови материјали добро понашају у окружењима на бази воде. Међутим, они нису погодни за контакт са минералним уљем.
За цевоводе везане за нафту, НБР, ХНБР, КСНБР или ФКМ материјали су погоднији јер пружају бољу отпорност на бубрење уља и пропадање заптивки.
За хемијске цевоводе који садрже агресивне медије, ПТФЕ и ПТФЕ композитни материјали обезбеђују ширу хемијску компатибилност. Кондуктивни ПТФЕ се такође може узети у обзир када постоје антистатички захтеви.
За прераду хране или чисте апликације на високим температурама, силикон и други одговарајући материјали за заптивање компатибилни са храном могу се одабрати у складу са радним условима.
Различити дизајни лептир вентила се бирају у складу са условима рада. Концентрична структура се обично примењује у водоводним, комуналним и општим индустријским цевоводима, док се ексцентричне структуре често разматрају за апликације на вишим температурама, вишим притиском или заптивање металом.
| Цомпарисон Итем | Концентрични лептир вентил | Двоструки ексцентрични лептир вентил | Троструки ексцентрични лептир вентил |
| Дизајн заптивања | Еластично заптивање седишта са центрираном структуром диска | Дизајн офсет диска и осовине | Мулти-оффсет структура са металном заптивком |
| Инсталациони захтев | Могућност двосмерног заптивања | Многи дизајни захтевају пажњу на смер протока | Обично је потребан исправан смер инсталације |
| Опције седишта | ЕПДМ, НБР, ФКМ, ПТФЕ серија, силикон и други материјали | Меко или метално седиште у зависности од дизајна | Углавном решења за метална седишта |
| Структурна тежина | Лагана структура | Средња тежина | Већа тежина због сложене структуре |
| Одржавање | Једноставна структура за замену седишта | Сложенији систем заптивања | Већа сложеност одржавања |
| Типичне апликације | Вода, канализација, морска вода, ХВАЦ, слаби хемијски медији | Индустријске примене на средњим температурама | Примене на високим температурама и високим притиском |

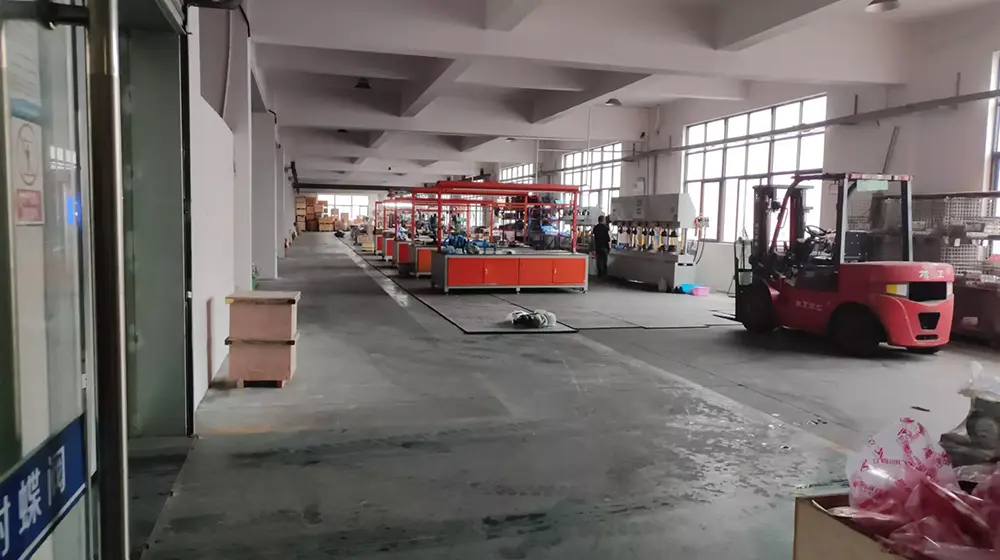

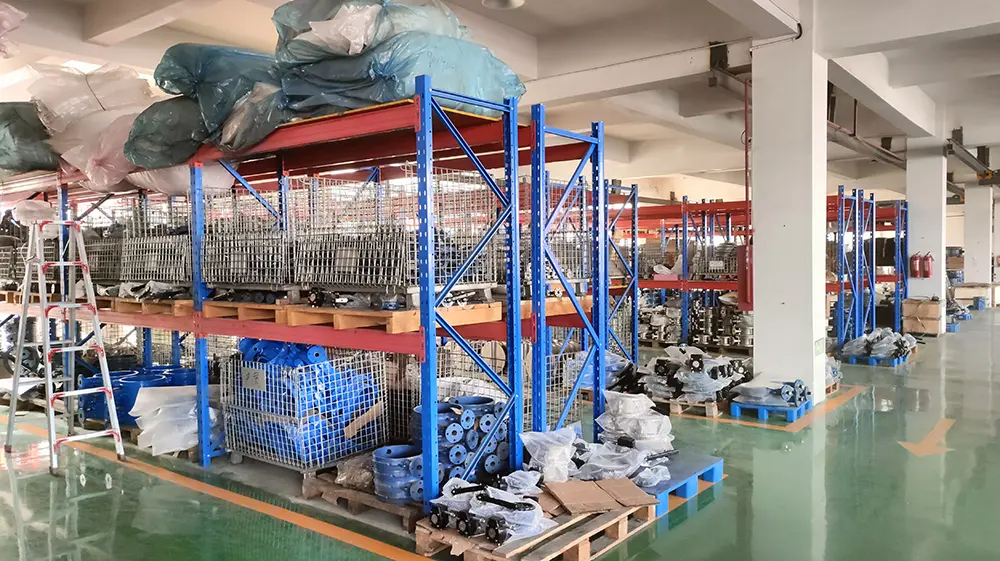

Зхејианг Зхонггуан Валве Мануфацтуре Цо., Лтд. се налази у Оубеи, Ионгјиа, Вензхоу, Зхејианг, области познатој по производњи пумпи и вентила. Компанија има више од 20 година искуства у индустрији вентила и управља производним ресурсима у Тиањину и Вензхоуу.
Производни систем обухвата производњу лептир вентила, монтажу, испитивање притиска, уградњу седишта вентила, уградњу рукавца вратила и обележавање производа. Главни производни асортиман лептир вентила укључује ДН40 до ДН1600, покривајући дизајн плочице, ушица, У-пресека и прирубнице.
Зхонггуан је захтеваоИСО сертификатиза произведене вентиле и може да обезбедиВРАС сертификована седишта вентилакада је потребно.
Пре уградње, заптивне површине цевовода и вентила треба очистити како би се уклонила прашина, песак и друге честице које могу утицати на перформансе заптивања. Поравнање прирубнице треба пажљиво проверити јер неравномерно напрезање уградње може утицати на рад вентила.
Током инсталације, треба потврдити везу актуатора како би се обезбедило глатко отварање и затварање. Обртни момент актуатора треба да одговара захтевима за рад вентила како би се избегла прекомерна сила или недовољан рад.
Током транспорта, опрема за подизање треба да буде причвршћена око тела вентила уместо актуатора или стабла вентила да би се заштитиле компоненте преноса.
Редовне инспекције треба да укључују проверу рада вентила, стања актуатора и захтева за подмазивањем у складу са окружењем инсталације. Додатна заштита може бити потребна за актуаторе инсталиране на отвореном или у тешким условима.
Применљиви медији зависе од изабраног материјала седишта. ЕПДМ се обично користи за системе за воду и канализацију, материјали на бази НБР су погодни за медије који се односе на уље, а ПТФЕ материјали се користе за јаче хемијске средине.
При избору треба узети у обзир тип медија, температуру, концентрацију хемикалија и радну фреквенцију. Зхонггуан бира одговарајуће материјале за заптивање према стварним условима цевовода.
Да. Са одговарајућим материјалима отпорним на корозију, укључујући одговарајући избор седишта и материјале унутрашњих компоненти, може се применити у цевоводима који се односе на морску воду.
Зхонггуан лептир вентили углавном покривају оцене притиска ПН10-ПН16, које се обично користе у водоводним, комуналним и индустријским системима цевовода.
Зхонггуан концентрични лептир вентилкомбинује компактну структуру са више опција за заптивни материјал, омогућавајући конфигурацији вентила да одговара различитим медијумима цевовода и условима рада. Кроз дугогодишње искуство у производњи вентила, контролу избора материјала и процесе инспекције производње, Зхонггуан обезбеђује конфигурације вентила за пречишћавање воде, поморске системе, циркулацију ХВАЦ и индустријске примене на цевоводима.
