Шта је веза типа плочице?(2)

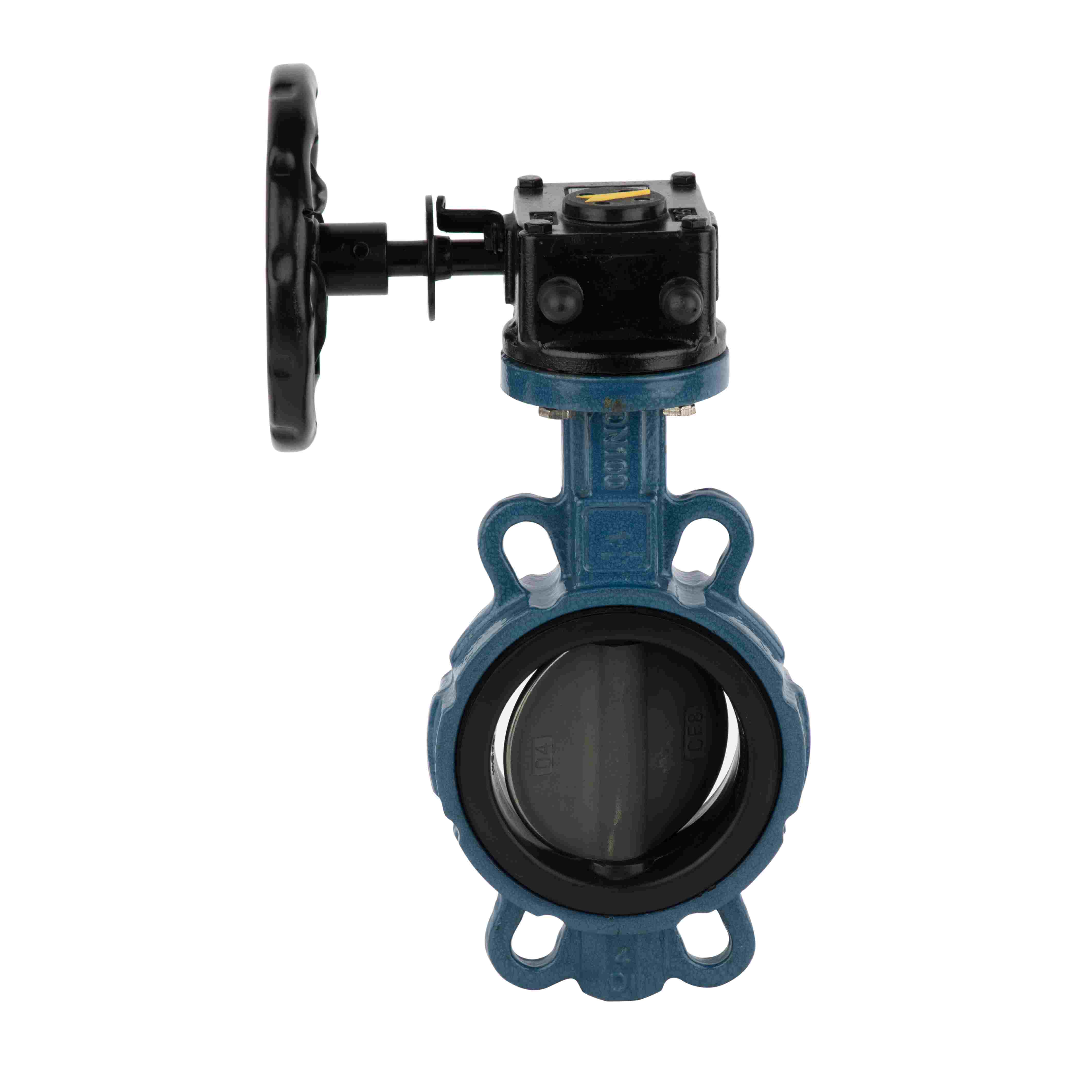

Спој типа вафла је начин причвршћивањавентили(нарочитолептир вентили, неповратни вентили, итд.) између прирубница цеви помоћу дугих вијака. Његова дефинитивна карактеристика је: вентил нема сопствене интегралне прирубнице; уместо тога, дуги завртњи пролазе кроз прирубнице две цеви да би осигурали вентил у средини.

1. Главне предности и недостаци

Предности:

Уштеда простора: Дужина вентила (димензија лицем у лице) је 1/3 до 1/4 дужине вентила са прирубницом.

Смањење трошкова: Елиминише ковање/машинску обраду две интегралне прирубнице на телу вентила.

Лаган: Може се руковати ручно без опреме за подизање, посебно за велике пречнике (нпр. ДН200 и више).

Недостаци:

Не може да се уклони независно: Да бисте заменили вентил за плочице, обе прирубнице цеви морају да се одвоје (тј. цев се мора раздвојити). Због тога се не може користити на ћорсокацима цеви или где је доступна само једна страна.

Захтева добро поравнање: Неусклађене прирубнице цеви могу да уврну вентил и изазову квар заптивача.

Није за веома висок притисак: Типично се користи при ниском до средњем притиску (≤ ПН40 / класа 300); ултра-висок притисак може изобличити тело вентила.

2. Уобичајене апликације

Лептир вентили: Обрада воде, ХВАЦ, системи за заштиту од пожара – уобичајени због ниске цене и једноставне инсталације.

Неповратни вентили на плочицама: спречавају повратни ток; много краћи од закретних неповратних вентила, причвршћених директно између прирубница.

Вентили обложени плочицама: Примене отпорне на корозију.

3. Напомене о инсталацији

Дужина вијка мора бити прецизно израчуната:

2 × дебљина прирубнице цеви + дужина вентила лицем у лице + 2 × дебљина заптивке + 2 × висина матице

Користите одговарајуће стандарде за повезивање плочица (нпр. ЕН 593, АПИ 609, ГБ/Т 12238) са одговарајућим стандардима за прирубнице цеви (нпр. ГБ/Т 9119, ХГ/Т 20592).

Примијените равномјеран обртни момент вијака да бисте избјегли неравномјерно стезање, што може узроковати везивање диска (чест проблем са лептир вентилима).

Резиме

Вафер тип је дизајн везе који има за циљ малу тежину, ниску цену и брзу инсталацију. Он у суштини третира вентил као „затегнуту компоненту“ између две прирубнице цеви. Избор треба да узме у обзир степен притиска, приступ одржавању и учесталост уклањања.
