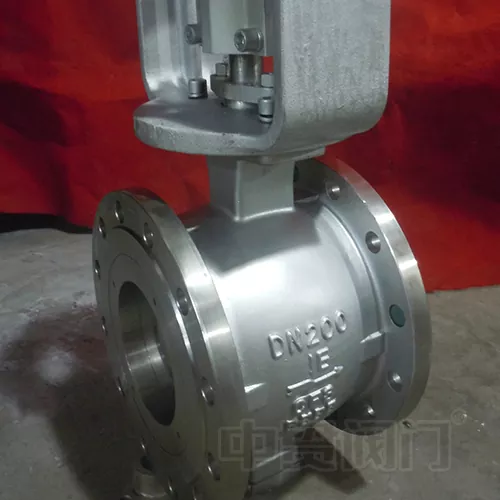

Куглични вентил са В-отвором од нерђајућег челика

Зхонггуан куглични вентил са В-портом од нерђајућег челика је индустријски вентил високих перформанси наменски направљен за прецизну модулацију протока и тешке услове рада. Направљен од врхунског нерђајућег челика и садржи напредну геометрију В-лоптице, истиче се у руковању корозивним течностима, системима високе температуре и високог притиска и сложеним медијима који садрже суспендоване честице или влакнасте материјале.

Овај вентил има широку примену у секторима петрохемијске рафинације, производње електричне енергије, металуршке обраде, производње хране и пића, фармацеутске производње, целулозе и папира и заштите животне средине. Широко је познат по свом супериорном интегритету заптивања, изузетној отпорности на хабање и продуженом радном веку, што га чини незаменљивом компонентом у савременим системима управљања процесима.

Основне карактеристике дизајна и техничке предности

1. Прецизна геометрија кугле В-порта за прецизну контролу

Контура у облику слова В урађена на површини лопте омогућава веома прецизне карактеристике протока, нудећи и линеарне и једнакопроцентне контролне криве. Са односом смањења већег од 100:1, овај вентил је идеално погодан за апликације које захтевају строгу регулацију процеса, као што је контрола напајања реактора и балансирање односа протока.

2. Самочистеће смицање спречава зачепљење

Како се лопта са В-отвором ротира, оштра ивица В-зареза ствара моћан ефекат смицања који ефикасно сече кроз влакна, влакна пулпе, муљ и чврсте честице увучене у струју течности. Ова јединствена акција самочишћења спречава накупљање медија и заглављивање вентила, пружајући изразиту предност у изазовним апликацијама које укључују папир, муљ, отпадну воду и друге течности пуне чврстих материја.

3. Врхунска металургија и напредно површинско очвршћавање

• Основни материјали: Тела вентила и куглице су доступни у опцијама од нерђајућег челика високог квалитета, укључујући 304, 316 и ЦФ8М (ЦФ3М), нудећи одличну отпорност на широк спектар корозивних медија.

• Побољшање површине: За изузетно захтевне услове, заптивне површине могу да се ојачају волфрамовим карбидом или керамичким премазима примењеним помоћу технологије термичког распршивања горива велике брзине (ХВОФ). Овим третманом постиже се површинска тврдоћа до ХРЦ 65 или више, драматично побољшавајући отпорност на ерозију, абразију и гребање и продужавајући радни век за неколико пута у поређењу са алтернативама без премаза.

4. Вишеструка решења за заптивање за екстремне температуре и притисак

У зависности од ваших специфичних захтева за услугу, нудимо низ конфигурација заптивања:

• Мека заптивка (ПТФЕ/ППЛ): Идеално за апликације на температури околине, ниском притиску и чистим медијима, постижући стопе цурења тако ниске као Класа ВИ (нула видљивог цурења) .

• Метална чврста заптивка (метал-на-метал): Направљена за услуге на високим температурама до 450°Ц (842°Ф) , системе под високим притиском и абразивне медије, одржавајући стабилне перформансе цурења на нивоима Класе ИВ до ВИ.

• Флексибилна графитна композитна заптивка: комбинује одличну отпорност на високе температуре са повољном еластичношћу, што га чини посебно погодним за системе са паром и термалним уљем.

5. Стандардизовано активирање и интеграција паметне контроле

• Монтажна прирубница у складу са ИСО 5211: Омогућава директну инсталацију електричних, пнеуматских или пужних покретача без алата, подржавајући 4-20мА аналогне сигнале и комуникационе протоколе дигиталне магистрале (као што су Профибус, Модбус и Фоундатион Фиелдбус) за беспрекорну интеграцију ДЦС и ПЛЦ система у аутоматизоване системе управљања.

• Сафети-Енгинееред Стем: Одликује се дизајн дршке отпорне на издувавање у комбинацији са интегрисаним механизмом за закључавање са ограничењем, обезбеђујући безбедан и поуздан рад чак и под условима високог притиска.

6. Разноврсне методе повезивања и структурне конфигурације

• Типови повезивања: Доступни су са прирубницом (РФ, ФФ), у облику плочице/луга, са навојем (НПТ, БСП), крајевима са завареним утичницом и сучеоним завареним крајевима, компатибилни са главним међународним стандардима за цевоводе укључујући АНСИ, ДИН, ЈИС и ГБ.

• Структурне опције: Нуди се у стандардној контролној конфигурацији В-порта, као и заптивним дизајном са два седишта за двосмерно искључивање или високофреквентне апликације за укључивање-искључивање.

Типичне примењене индустрије и сценарији

Водич за брзи избор – помаже вам да одаберете прави вентил

Да бисмо олакшали тачан избор вентила, препоручујемо да нашем техничком тиму обезбедите следеће радне параметре:

• Карактеристике медија: назив, корозивност, садржај чврстих материја (врста и концентрација), вискозитет

• Радни услови: Радни опсег притиска, опсег температуре, потребан коефицијент протока (Цв/Кв)

• Захтеви за контролу: Жељена карактеристика протока (линеарно/једнако процентуално), тип актуатора (ручни/електрични/пнеуматски), жељени контролни сигнал

• Спецификације прикључка: Назив прирубнице, распоред цеви, тип крајњег прикључка

Наше искусно инжењерско особље нуди бесплатне прорачуне величине и услуге дизајна прилагођених решења како би осигурали оптималне перформансе вентила за вашу специфичну примену.

Осигурање квалитета и стандарди производње

• Усклађеност: Произведено у складу са међународно признатим стандардима, укључујући ИСО 9001, АПИ 6Д, АПИ 607 (безбедно од пожара) и ГБ/Т 12237.

• Ригорозно тестирање: Сваки вентил се подвргава 100% тестирању хидростатичког притиска, контроли цурења седишта и спектралној анализи материјала како би се гарантовала испорука без кварова.

• Следљивост: Пуна следљивост материјала и свеобухватна инспекцијска документација се одржавају за евиденцију квалитета.

Сервис након продаје и гаранција

1. Гарантни период: 12 месеци од датума пуштања у рад, који покрива грешке у производњи.

2. Доживотна техничка подршка: Бесплатан приступ нашем инжењерском тиму за решавање проблема, упутства за одржавање и препоруке за резервне делове током радног века вентила.

3. Хитан одговор: Приоритетна 48-часовна подршка на лицу места или даљинска подршка за критичне системске кварове.

Зашто одабрати Зхонггуан?

• 18+ година специјализованог искуства у производњи вентила

• Извезено у преко 30 земаља на пет континената

• Потпуна могућност прилагођавања – нестандардне величине, специјалне легуре и прилагођени премази доступни су на захтев

• Строга контрола процеса са потпуно документованом следљивошћу квалитета

• Конкурентне цене са директним фабричким снабдевањем – без посредничких марака

Зхонггуан вентил – прецизно инжењерство за сваки изазов протока.

За детаљне техничке листове, ЦАД цртеже или персонализовану помоћ при одабиру, слободно контактирајте наш продајни тим. Радујемо се изградњи дугорочног партнерства са вама.
