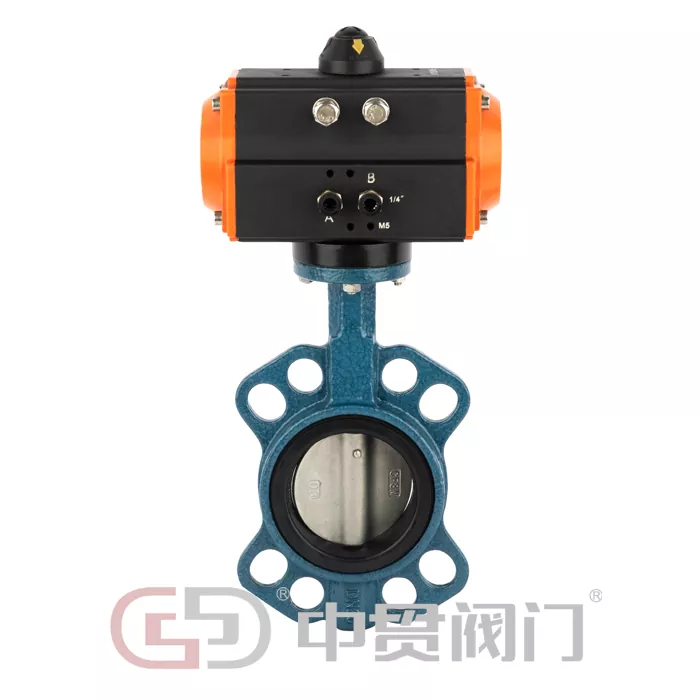

Лептир вентил са пнеуматским активирањем

Лептир вентил са пнеуматским активирањем је лептир вентил на компримовани ваздух. Његово језгро се састоји од пнеуматског актуатора и тела вентила. Пнеуматски актуатор покреће плочу вентила да се ротира за 90°, чиме се постижу функције одсецања или регулације протока медија у цевоводу. Лептир вентил нуди бржи одзив и лакши рад. Може се користити са позиционером за прецизну контролу и широко се користи у различитим индустријским и општинским системима цевовода, прилагођавајући се различитим потребама преноса медија.

Као један од основних производа Зхонггуан вентила, наш лептир вентил са пнеуматским активирањем наставља традицију високог квалитета наших производа са лептир вентилима. Од набавке сировина до производње и прераде, а затим до тестирања готовог производа, сваки корак се стриктно придржава индустријских стандарда како би се осигурао дугорочан стабилан рад и испунили стварни услови пословања различитих купаца.

Карактеристике

Основна структура лептир вентила са пнеуматским активирањем састоји се од три главне компоненте које раде заједно како би осигурале стабилан рад вентила. Специфична структура је следећа:

• Пнеуматски актуатор: Као погонско језгро вентила, долази у типовима једноструког и двоструког дејства. Направљен од легуре алуминијума, лаган је, високе чврстоће и пружа стабилан излазни обртни момент. Може се флексибилно одабрати према пречнику вентила и условима рада, обезбеђујући глатку ротацију плоче вентила и поуздан рад.
• Тело лептир вентила: Тело вентила је направљено од ливеног гвожђа, ливеног челика или нерђајућег челика, итд. Канал протока је дизајниран да буде аеродинамичан, а унутрашњи зид је гладак, што може ефикасно смањити отпор течности и смањити потрошњу енергије система; плоча вентила има кружну структуру и чврсто се уклапа са седиштем вентила како би се обезбедило заптивање и спречило цурење медија.
• Управљачки прибор: Позиционери вентила, крајњи прекидачи, електромагнетни вентили и други прибор могу се опремити према потребама купаца. Позиционери могу постићи прецизно подешавање отварања вентила, крајњи прекидачи могу пружити повратну информацију у реалном времену о радном статусу вентила, а електромагнетни вентили се користе за контролу деловања актуатора како би се постигла аутоматизована контрола.

И. Карактеристике погона и контроле

Флексибилна метода погона: Користи пнеуматске актуаторе једноструког или двоструког дејства, које се бирају у складу са радним условима. Погони једносмерног дејства се аутоматски ресетују преко силе опруге у случају прекида довода ваздуха, обезбеђујући сигурност система.

Прецизна и практична контрола: Може се опремити интелигентним позиционером, који прима струјне сигнале од 4-20 мА како би се постигло континуирано подешавање отварања од 0% до 100%, са прецизношћу контроле која достиже ±0,5%-±1%, погодно за сценарије контроле протока високе прецизности.

Брзина брзог одзива: Време пребацивања вентила је само 3-10 секунди. За сценарије искључивања у нужди, потпуно затворен модел у року од 1 секунде може се прилагодити, далеко бољи од традиционалних електричних вентила, погодан за радне услове који захтевају брзу реакцију.

ИИ. Карактеристике заптивања и издржљивости

Поуздане перформансе заптивања: Меке заптивке или металне заптивке могу се изабрати према карактеристикама медија. Меке заптивке могу постићи АНСИ класу ВИ без цурења, док металне заптивке могу постићи АНСИ класу ИВ, ефикасно спречавајући цурење медија.

Висока издржљивост: Тело вентила је направљено од висококвалитетних материјала, а површина плоче вентила може бити премазана премазом од тврде легуре или керамике по потреби, што га чини отпорним на хабање и корозију. Заптивке су израђене од висококвалитетних материјала, обезбеђујући дуг радни век и смањујући касније трошкове одржавања.

Компактна структура: Мале величине и мале тежине, тежине само 1/3 до 1/5 засуна истог пречника, захтева мање простора за инсталацију, лако се инсталира и штеди време и трошкове инсталације.

ИИИ. Друге основне карактеристике

Низак отпор протока и ниска потрошња енергије: Коефицијент отпора протока у потпуно отвореном стању је ≤0,5, далеко нижи од коефицијента засуна и глобусних вентила, што ефективно смањује потрошњу енергије пумпи, вентилатора и друге опреме за напајање, погодно за апликације са високим протоком.

Широка компатибилност: Прилагодљив за различите медије као што су вода, пара, уље и раствори киселина/алкалија, покривајући различите радне услове као што су ниска температура, висока температура и висок притисак, задовољавајући потребе више индустрија.

Лако руковање: Подржава и ручни (ручка, пужни зупчаник) и пнеуматски рад. Ручни рад се може користити у хитним случајевима када је довод ваздуха прекинут, осигуравајући нормалан рад система.

ФАК

1. Колики је потребан притисак за довод ваздуха за лептир вентил са пнеуматским активирањем?

Стандардни притисак за довод ваздуха је 0,4-0,6 МПа. Ово се може подесити на одговарајући начин на основу модела актуатора и пречника вентила. Молимо консултујте наш продајни тим за конкретне савете на основу ваших услова рада.

2. Како изабрати између лептирастих вентила са меким и металним заптивкама?

Типови меких заптивки (гума, ПТФЕ) су погодни за чисте медије ниског притиска, нормалне температуре (као што су вода из славине, течности за храну), нудећи високу отпорност на цурење, потенцијално достижући нулту цурење. Типови металних заптивки су погодни за високе температуре, под високим притиском, који садрже честице или корозивне медије (као што су пара, хемијске сировине), нудећи већу отпорност на температуру и притисак. Купци могу да бирају на основу својих медијских карактеристика и оперативних захтева.

3. Можете ли да прилагодите моделе великог пречника ваших лептирастих вентила са пнеуматским активирањем?

Да. Наш стандардни производни пречник је ДН40-ДН1600. За лептир вентил са пнеуматским активирањем већег пречника, контактирајте наш продајни тим. Ми ћемо прилагодити производњу према вашим потребама, обезбеђујући да производ испуњава оперативне захтеве.

4. Који је гарантни рок за производ?

Наш лептир вентил са пнеуматским активирањем има једногодишњу гаранцију. Током гарантног периода, обезбедићемо бесплатне услуге поправке или замене за све проблеме са квалитетом који нису узроковани људском грешком. Такође пружамо дугорочну подршку за одржавање након продаје.

5. Како инсталирати и одржавати лептир вентил са пнеуматским активирањем?

Пре уградње, проверите да ли су све компоненте вентила комплетне и исправног модела и да нема страних предмета унутар тела вентила. Током уградње, уверите се да је вентил поравнат са цевоводом, да је прирубнички спој сигуран и избегавајте спаљивање заптивки током заваривања. За свакодневно одржавање одржавајте вентил чистим, редовно проверавајте истрошеност заптивки, одмах замените истрошене делове и редовно подмазујте делове преноса како бисте обезбедили несметан рад вентила. Биће обезбеђена детаљна упутства за инсталацију и одржавање.
