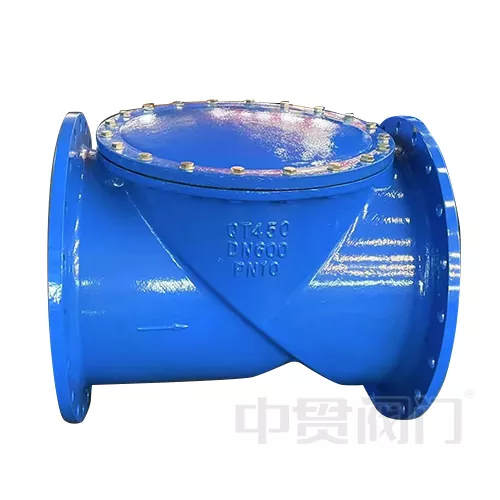

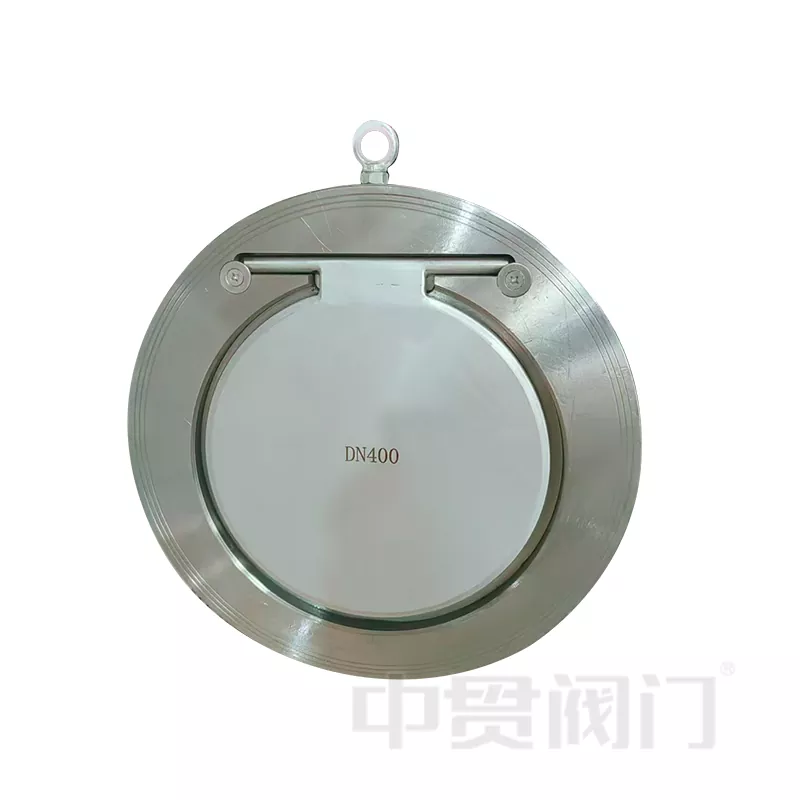

Закретни неповратни вентил са дизајном неповратног поклопца

Неповратна клапна Дизајн Свинг Цхецк је дизајнирана за системе високог протока (пречник ДН50-ДН1200, притисак ПН16-ПН40), канал протока пуног отвора (коефицијент протока Цв: 0,2-0,5) опремљен са самоподмазујућим шаркама, може да поднесе абразивне медије који садрже≤5мм чврсте честице и у распону је од ≤5мм чврсте честице до 30°Ц 400℃. Доступан је од нерђајућег челика 316Л, дуплекс челика. Дизајн без опруга продужава циклус одржавања на више од 8 година, а његове перформансе далеко надмашују оне традиционалних неповратних вентила за подизање. Погодан је за нафтоводе, системе кондензације у електранама и сценарије хемијских корозивних медија

Конструкцијски дизајн и принцип рада

Дизајн неповратног поклопца закретног неповратног вентила Структурни дизајн и принцип рада углавном се могу поделити на три дела. У почетку, нагнута клапна, неповратна клапна дизајн закретни неповратни вентил са нерђајућим челиком или дуплекс челиком, дебљине 1/5 ~ 1/8 пречника цеви, а површина може бити тврдо хромирана. Повезана је са телом вентила преко горње осовинице шарке, угао нагиба је обично 5°~15°, а користи се за постизање средњег притиска.

Следећи је представљен у каналу протока ниског отпора, јер има дизајн са пуним отвором (Фулл Боре), коефицијент отпора протока (Кв вредност) је 40%~60% нижи од оног код традиционалних неповратних вентила за подизање; Такође, угао отварања клапна достиже 75°~85°, смањујући губитак притиска изазван турбуленцијом, и погодан је за сценарије великог протока (као што су водоводни цевоводи ДН1200).

Има различите системе заптивке, дизајн неповратног поклопца Седиште вентила за проверу се може изабрати између ЕПДМ, НБР или металних тврдих заптивки, а ниво цурења задовољава стандард АПИ 598 класе ИВ; Када је затворен, време контакта између поклопца и заптивне површине је ≤0,2 секунде, што ефикасно спречава удар воденог чекића. Када медијум тече напред, притисак гура диск вентила да се отвори; када се брзина протока врати на нулу или тече у рикверц, диск вентила се аутоматски затвара због сопствене тежине и реверзне разлике притиска.

Типичне области примене:

1. Водена биљка

2. Спречавање повратног тока на излазу пумпе за цевоводе сирове нафте;

3. Систем поврата кондензата за термоелектране;

4. Контрола поврата муља за постројења за пречишћавање отпадних вода;

5. Заштита од пресретања за корозивне медије (као што је 50% сумпорне киселине) у хемијским постројењима.
