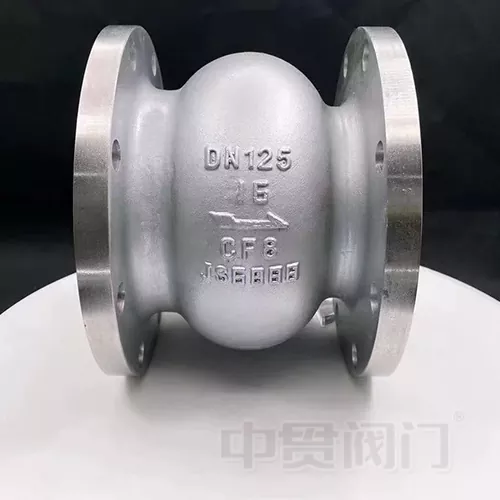

Тип лифта неповратни вентил

Контролни вентил типа дизања је аутоматски вентил чија је основна функција да омогући једносмерни проток медијума и спречи повратни ток. Широко се користи у различитим индустријским и општинским системима цевовода и кључна је компонента за осигурање стабилности притиска система и сигурности опреме.Зхонггуан вентил, произвођач специјализован за вентиле већ 19 година, производи неповратне вентиле за подизање који се стриктно придржавају међународних стандарда. Користећи предности ланца снабдевања широм Кине, компанија бира висококвалитетне материјале погодне за различите услове рада, балансирајући структурну рационалност и лакоћу употребе. Доступне су прилагођене спецификације како би се задовољиле специфичне потребе купаца.

Наши неповратни вентили за подизање користе вертикално покретну структуру диска вентила, елиминишући сувишан дизајн и оптимизујући распоред путање протока. У поређењу са традиционалним неповратним вентилима, они нуде прецизнији одзив отварања и затварања, стабилније перформансе заптивања и мањи губитак отпора протока. Погодни су за различите медије укључујући воду, пару, уље и корозивне течности, што их чини једним од најисплативијих неповратних вентила на тржишту.

Принцип рада производа

Контролни вентил типа Зхонггуан за подизање вентила функционише на основу синергистичког ефекта притиска течности и механичке структуре. Постиже аутоматску контролу отварања и затварања без ручне или спољне силе. Конкретан процес је следећи:

1. Предњи ток: Када медијум тече напред дуж цевовода, притисак течности превазилази тежину диска вентила и силу опруге, гурајући диск вентила вертикално нагоре, стварајући глатку путању протока између седишта вентила и диска вентила, омогућавајући медијуму да несметано пролази;

2. Реверсе Цут-офф: Када се проток медијума заустави или се појави тренд обрнутог протока, притисак течности нестаје. Под комбинованим деловањем сопствене тежине и повратне силе опруге, диск вентила се брзо и вертикално спушта, чврсто прилегајући уз седиште вентила како би се постигло заптивање и спречио повратни проток медијума.

3. Гаранција стабилности: Дизајн потпомогнут опругом убрзава брзину затварања диска вентила, смањује водени удар и избегава хабање узроковано сударима између диска вентила и седишта вентила, продужава животни век производа и обезбеђује дуготрајан стабилан рад система цевовода.

Основне карактеристике производа

Конзистентно дајемо приоритет стварним условима рада, уграђујући више практичних технологија у дизајн и производњу наших неповратних вентила за подизање. Ово резултира следећим основним карактеристикама које их разликују од обичних сличних производа:

• Прецизно отварање и затварање: Линеарна аксијална структура за подизање обезбеђује брз одговор на отварање и затварање, елиминишући заглављивање и кашњење, ефикасно елиминишући водени чекић и чинећи га погодним за честе операције покретања и заустављања пумпе;

• Поуздано заптивање: Коришћењем метално-еластомерног композитног дизајна заптивне површине, перформансе заптивања су стабилне, са дуготрајном контролом цурења испод 0,01 Л/мин·м, и стопом хабања далеко нижом од традиционалних неповратних вентила;

• Низак отпор протока: Оптимизован дизајн канала протока смањује губитак отпора током протока медија, са губитком притиска који не прелази 0,15 бара при називном протоку, доприносећи очувању енергије система и смањењу потрошње;

• Практично одржавање: Модуларни структурални дизајн елиминише потребу за растављањем прирубница цеви за рутинско одржавање. Техничари могу да заврше преко 90% радова на одржавању преко горњег порта за инспекцију, значајно скраћујући време одржавања и смањујући трошкове одржавања;

• Широка компатибилност: Материјали и спецификације се могу прилагодити различитим условима притиска, температуре и медија, покривајући различите номиналне пречнике од ДН15 до ДН300, и оцене притиска од 1,6 МПа до 4,0 МПа, задовољавајући потребе набавке у више области.

Техничке предности производа

И. Предности пројектовања конструкција

Структурни дизајн нашег вентила за неповрат, комбинован са 19 година искуства у индустрији и повратним информацијама из различитих радних услова, прошао је вишедимензионалну оптимизацију, што је резултирало различитим техничким предностима:

Линеарна структура отварања и затварања: Користећи дизајн аксијалног подизања за диск вентила, у поређењу са традиционалним закретним неповратним вентилима, ефикасно елиминише водени чекић. Експериментална верификација показује да у систему цевовода ДН200 може смањити флуктуације притиска воденог удара за 62%, штитећи цевоводе и опрему од оштећења услед удара;

Модуларна монтажа: Тело вентила, диск вентила, опруга и друге компоненте имају модуларни дизајн, обезбеђујући високу прецизност монтаже и практично растављање. Ово не само да олакшава тестирање производње, већ и пружа погодност за касније одржавање, смањујући потешкоће у одржавању и трошкове рада;

Лагана оптимизација: Док се обезбеђује чврстоћа конструкције, дизајн дебљине зида тела вентила је оптимизован да смањи тежину производа, олакшава транспорт и инсталацију, а такође смањује притисак оптерећења цевовода, што га чини погодним за специјалне сценарије инсталације као што су велике надморске висине и скучени простори.

ИИ. Предности избора материјала

Зхонггуан Валве користи свој интегрисани ланац снабдевања широм северне и јужне Кине да одабере одговарајуће материјале на основу различитих радних услова, обезбеђујући издржљивост и прилагодљивост својих неповратних вентила типа дизања. Специфичне примене материјала су следеће:

Уобичајени радни услови: Користе се дуктилно гвожђе КТ400-15 и нерђајући челик 2Цр13, који нуде високу економичност, отпорност на корозију и отпорност на хабање, погодан за воду, пару и обичне уљне медије.

Корозивни радни услови: Користи се нерђајући челик ЗГ1Цр18Ни9Ти, који нуди јаку отпорност на хлоридне јоне, азотну киселину и друге корозивне медије, погодан за десалинизацију морске воде, цевоводе за хемијску корозију и друге сценарије.

Радни услови високе температуре и високог притиска: Користе се легирани материјали отпорни на високе температуре, са температурном отпорношћу до 300℃ и отпорношћу на притисак до 4,0МПа, погодни за системе цевовода на високим температурама и високим притиском у електранама, котловима и другим апликацијама.

Сви материјали се подвргавају ригорозном физичком и хемијском тестирању како би се осигурала усклађеност са стандардима, гарантујући квалитет производа из самог извора, продужава животни век производа, смањује учесталост замене и смањује дугорочне трошкове набавке за купце.

ИИИ. Предности производног процеса

Имамо две главне производне базе у Тиањину и Вензхоуу, опремљене напредном ЦНЦ машинском опремом и опремом за тестирање. Користимо стандардизоване производне процесе како бисмо осигурали конзистентан квалитет сваког неповратног вентила типа дизања:

Прецизна обрада: Кључне компоненте као што су седишта вентила и дискови вентила су прецизно обрађени на ЦНЦ струговима, обезбеђујући високу тачност обраде и чврсто заптивање, смањујући ризик од цурења.

Строго тестирање: Успоставили смо свеобухватан систем тестирања, од инспекције сировина по доласку и насумичних провера током производње до хидростатичког испитивања готовог производа и испитивања херметичности. Сваки корак испуњава стандарде, а неквалификованим производима је строго забрањено да напуштају фабрику.

Стандардизована производња: Производимо у складу са стандардима као што су ГБ/Т 12235-2022 и АПИ 6Д, обезбеђујући компатибилност са мејнстрим међународним спецификацијама. Ово олакшава корисницима замену постојеће опреме, смањујући трошкове набавке и замене.

Сценарији примене производа

Контролни вентил типа Зхонггуан за подизање вентила, са својом широком прилагодљивошћу, може се применити на системе цевовода у више области, покривајући индустријске, комуналне и еколошке секторе. Специфични сценарији примене су следећи:

И. Индустријски сектор

Петрохемијска индустрија: Погодно за цевоводе који транспортују сирову нафту, рафинисану нафту и хемијске сировине, спречавајући повратни ток који би могао оштетити опрему, отпадне материјале и осигурати сигурност производње;

Електропривреда: Користи се у цевоводима напојне воде, расхладне воде и паре у системима за производњу топлотне и хидроенергије, спречавајући обрнути ток медија и осигуравајући стабилан рад генераторских јединица;

Металуршка индустрија: Погодно за цевоводе који третирају металуршке отпадне воде и високотемпературне димне гасове, отпорне на корозивне медије и одређене температуре, обезбеђујући несметан ток металуршких процеса.

ИИ. Сектор општинских и јавних служби

Пречишћавање воде: Користи се у цевоводима за водоснабдевање и одводњавање и цевоводима за дозирање хемикалија у водоводима и постројењима за пречишћавање отпадних вода како би се спречио повратни ток канализације и контаминација чисте воде, обезбеђујући стабилан рад система за третман воде.

Комунално грејање: Прилагођено цевоводима централног грејања у граду да спречи повратни ток топле воде, обезбеђујући стабилан притисак грејања и побољшавајући ефикасност грејања.

Снабдевање и одводњавање у зградама: Користи се у системима за водоснабдевање и цевоводима за заштиту од пожара у високим зградама за спречавање повратног тока медија изазваног флуктуацијама притиска у цевоводу, обезбеђујући сигурност воде и пожара у зградама.

ИИИ. Посебни услови рада

Десалинизација морске воде: Направљен од нерђајућег челика отпорног на корозију, погодан за цевоводе за транспорт морске и десалинизоване воде, отпоран на корозију медија високог салинитета, обезбеђујући стабилан процес десалинације.

Радни услови на ниским температурама: Прилагођени нискотемпературни прилагодљиви производи, погодни за окружења са ниским температурама од -40℃ до 0℃, који се користе у хладним ланцима и цевоводима за транспорт нискотемпературних флуида, обезбеђујући нормалну функцију спречавања повратног тока.

Радни услови честог покретања и заустављања: Прилагођено за системе цевовода са честим старт-стоп пумпама, као што су системи за циркулацију воде и системи за водоснабдевање у хитним случајевима, са брзим одговором на отварање и затварање, смањујући удар воденог чекића.
