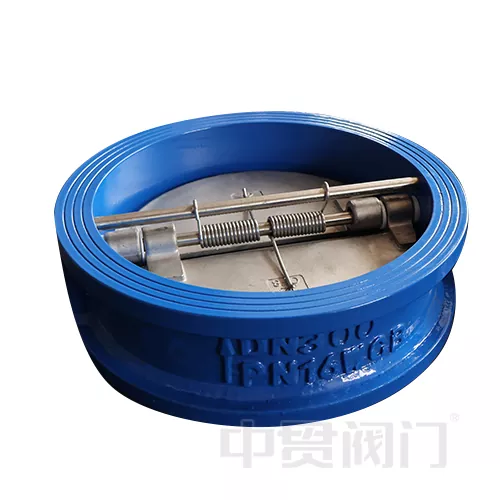

Неповратни вентил са две плоче од ливеног гвожђа

Неповратни вентил са двоструком плочицом од ливеног гвожђа показао се добро у отворима пумпи у високим зградама, мрежама даљинског грејања и системима за прераду и чишћење хране, као што је модел ДН200, који је успешно потиснуо вибрације тела пумпе изазване повратним протоком охлађене воде у систему климатизације комерцијалног комплекса. Његов низак отпор протока (Цв вредност 0,6~1,2) и карактеристике које не захтевају одржавање чине га преферираном опремом и за економичност и за поузданост у сценаријима ниског притиска.

Структурне и дизајнерске карактеристике

Неповратни вентил са двоструком плочицом од ливеног гвожђа има две симетричне округле плоче вентила (материјал: нодуларно гвожђе) које су повезане шаркама за опруге, а дебљина је 1/10 ~ 1/12 пречника, то је била прва карактеристика, помоћни диск са двоструком опругом.

Тело од ливеног гвожђа (АСТМ А48 Класа 35Б) је 40% лакше и 60% краће од вентила са прирубницом, што га чини погодним за уградњу у скученим просторима. А стезни интерфејс је у складу са ЕН 1092-2 и подржава класе притиска ПН10-ПН16. Тако да га можемо закључити као Цомпацт Бо.

Коначно је отварање и затварање са малим обртним моментом. Оптимизовано предоптерећење опруге, притисак отварања диска≤0,05 бара, време одзива затварања≤0,5 секунди и коефицијент отпора протока (Кв вредност) је 0,6~1,2, што је погодно за систем против повратног тока и ниског притиска на излазу из пумпе..

Предности перформанси и применљивост

1. Баланс између економичности и трајности:

Цена материјала од ливеног гвожђа је 1/3 цене вентила од нерђајућег челика и може да издржи слабо корозивне течности (као што су расхладна вода и кућна канализација) пХ вредности 6~9 кроз заштиту премаза;

Пројектовани век је≥10 година, а одржавање захтева само редовно чишћење плоче вентила.

2. Низак ризик од воденог удара:

Плоча са двоструким вентилом у Дуал ПлатеЦхецк вентилу од ливеног гвожђа је затворена у фазама да би се смањио утицај цевовода изазван наглом променом брзине протока, а вршна вредност измереног притиска воденог удара је смањена за 50%~70%;

3. Широка компатибилност:

Применљив температурни опсег -20°Ц~120°Ц, подршка за воду, уље и хемикалије ниске концентрације (као што је раствор етилен гликола);

Може се поставити вертикално или хоризонтално за цеви од ливеног гвожђа, ПВЦ-а или угљеничног челика (потребна је заптивка).
