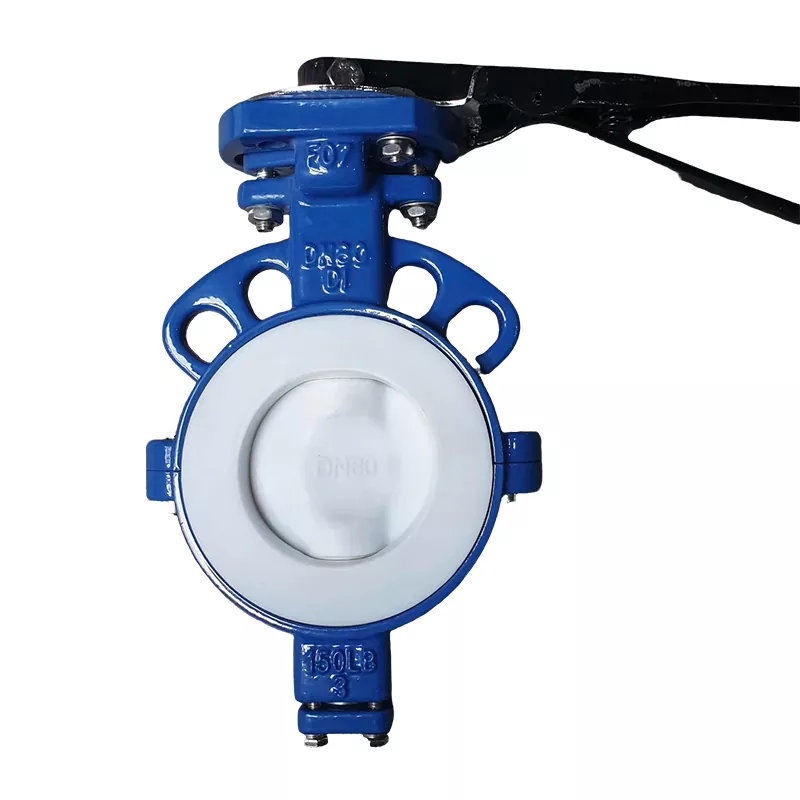

Лептир вентил са потпуно ПТФЕ обложеним телом

Лептир вентил са потпуно ПТФЕ обложеном плочом од Зхонггуан Валвеа је врхунско решење за контролу течности високих перформанси дизајнирано посебно за најизазовнија индустријска окружења на свету. Комбинујући напредне структуралне иновације са елитном науком о материјалима, овај водећи вентил поседује облогу од политетрафлуороетилена високе густине (ПТФЕ) врхунског квалитета која обезбеђује непробојан штит од екстремне хемијске корозије, абразивног хабања и термичке нестабилности.

Бескомпромисна потпуна заштита од корозије

Тело вентила изнутра и споља, заједно са језгром диска, потпуно је обложено политетрафлуороетиленом за тешке услове рада (ПТФЕ). Ово ствара непробојну, нереактивну баријеру против јаких киселина, концентрованих алкалија, хлора и високо реактивних органских растварача. Ултра-низак коефицијент трења ПТФЕ минимизира захтеве за радним моментом, спречава акумулацију медија и смањује абразивну ерозију од суспендованих честица.

Инжењерска предност дизајна подељеног тела

Вентил има јединствено одвојиво горње/доње или лево/десно подељено тело вентила, безбедно причвршћено прирубничким вијцима високе чврстоће.

• Одржавање у линији без растављања: Ова структура подељеног типа омогућава тимовима за одржавање да прегледају, сервисирају или замене унутрашње хабајуће компоненте (као што су седиште ПТФЕ вентила и инкапсулирани диск) без потпуног растављања структуралног система цевовода. Једноставно олабавите спојне завртње тела да бисте одвојили тело вентила.

• Минимизирани застоји и трошкови рада: поједностављује одржавање у уским просторима, смањује трошкове рада и значајно побољшава оперативну ефикасност система.

• Беспрекорна реконструкција цевовода: подељена конфигурација поједностављује додавање или замену вентила у постојећој инфраструктури цевовода током техничког инжењерског реновирања.




Техничке спецификације и стандарди материјала

Параметар	Детаљи спецификације
Бренд / Произвођач	Зхејианг Зхонггуан Валве Мануфацтуре Цо., Лтд.
Номинални опсег пречника	ДН40 до ДН1600 (превелики прилагођени модели до ДН2400 доступни на захтев)
Оцена притиска	ПН6 / ПН10 / ПН16 / класа 150
Боди Десигн	Дводелно подељено тело (горње/доње или подељено лево/десно)
Материјал облоге и седишта	Премиум Виргин ПТФЕ / ПФА / Високотемпературни ФЕП
Материјал основног тела	Нодуларно гвожђе (ГГГ40/50), угљенични челик (ВЦБ), нерђајући челик (ЦФ8, ЦФ8М)
Дисц Цонфигуратион	ПТФЕ/ПФА потпуно инкапсулирани диск, СС316, Хастеллои, дуплекс челично језгро
Цоннецтион Стандард	Вафер, угао, У-пресек, прирубнички крајеви (потпуно компатибилан са АСМЕ, ДИН, ЈИС, БС)
Компатибилност актуатора	Ручна англо полуга, пужни мењач, пнеуматски актуатор, електрични актуатор

Циљна поља апликације

Наши лептир вентили са подељеним телом у потпуности обложени ПТФЕ-ом служе као безбедносно критичне компоненте за прецизно пригушивање и апсолутну изолацију у различитим линијама високе чистоће и опасним процесима:

• Хемијска и петрохемијска обрада: Поуздано управљање концентрованом сумпорном киселином, хлороводоничном киселином, каустичном содом и високо испарљивим хемијским реагенсима уз обезбеђивање апсолутне безбедности процеса.

• Фармацеутска и биотехнолошка производња: усаглашени, инертни и не-контаминирајући дизајни површина који одржавају стерилне услове и безбедно издржавају агресивне хемијске третмане Цлеан-Ин-Плаце (ЦИП) и Стерилизе-Ин-Плаце (СИП).

• Производња хране и пића: Неутралне, нетоксичне компоненте ПТФЕ облоге које спречавају контаминацију серије и испуњавају строге санитарне стандарде.

• Индустријски третман и десалинизација воде: Високо стабилна контрола токова киселе или алкалне воде, линија за дозирање хемикалија и мрежа за рекуперацију боћате воде високог салинитета.




Прилагођене ОЕМ/ОДМ услуге и усклађеност квалитета

У Зхонггуан Валвеу разумемо да јединствени услови рада захтевају решења по мери. Пружамо свеобухватне, професионалне услуге прилагођавања ОЕМ и ОДМ како бисмо испунили циљане инжењерске спецификације:

• Конфигурација материјала: Прилагођене опције за специјална језгра дискова од легуре (као што су Хастеллои или Монел за елитну хемијску обраду) или прилагођене ултра чисте ПФА облоге за течности за полупроводнике.

• Усклађивање димензија и покретања: Прилагођене конфигурације горње прирубнице према ИСО 5211 за беспрекорну, директну интеграцију са вашим постојећим аутоматизованим пнеуматским или електричним актуаторима.

• Приватно означавање и брендирање: Ласерски угравиране плочице са именима, премази у боји по мери и власнички брендирање одливака скројено за међународне дистрибутере вентила.

Ригорозно осигурање квалитета

Сваки потпуно обложен вентил пролази строгу инспекцију производње пре напуштања фабричког пода. Ово укључује високонапонски тест варница како би се осигурала нулта микро-порозност или рупице у слоју ПТФЕ облоге, праћено стандардним хидростатичким испитивањем љуске и седишта. Наши производни процеси су у потпуности сертификовани према ИСО 9001, ЦЕ директиви и АПИ стандардима, дајући међународним менаџерима набавке потпуну поузданост на терену.

Паковање за извоз, испорука и логистика након продаје

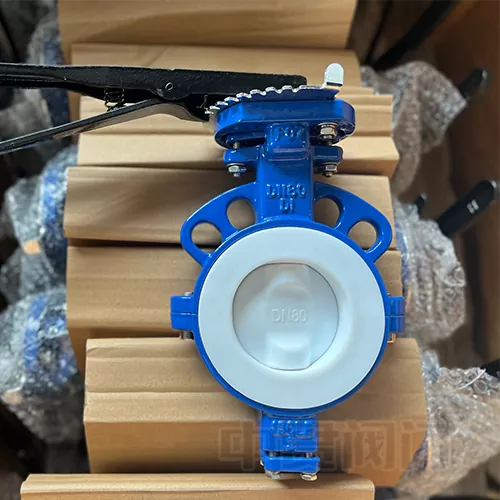

Извозно-стандардно заштитно паковање

Да би се спречило било какво оштећење при транспорту, огреботине од трења или контаминација унутрашње ПТФЕ облоге, сви вентили су опремљени заштитним пластичним завршним поклопцима, умотани у вакууму и безбедно укотвљени у тешким, ИППЦ сертификованим дрвеним сандуцима без фумигације. Непосредна близина главних поморских лука (Нингбо и Шангај) обезбеђује брз, предвидљив транспорт преко свих океанских, ваздушних и железничких теретних канала.

Свеобухватна подршка након продаје

• 18-месечна гаранција: Подлога пуног квалитета која покрива све механичке и заптивне компоненте под нормалним радним условима од датума испоруке.

• Технички одговор 24/7: Наш тим професионалних апликација одговара у року од 24 сата како би помогао међународним клијентима у вези са смерницама за инсталацију, прорачунима обртног момента и аутоматизованом калибрацијом актуатора.

• Доступност резервних делова током животног циклуса: Оригиналне заменске заптивке, ПТФЕ седишта и стабљике се стално држе на инвентару како би се гарантовала брза глобална отпрема и минимизирали прекиди у раду клијената.
