НДТ је скраћеница од Недеструктивно испитивање. Као што му име имплицира, то је инжењерска техника која служи за инспекцију унутрашњих и површинских дефеката (нпр. пукотине, порозност, инклузије шљаке) испитног објекта (као што је вентил, цев или завар) без оштећења или оштећења.
Он упоређује вентил са "ЦТ скенирањем" или "ултразвуком". На исти начин на који лекар може да дијагностикује унутрашње органе без операције на пацијенту. НДТ може да провери недостатке дубоко у материјалу вентила без отварања.
Зашто је НДТ значајан заВентили?
У тестирању вентила, тест чврстоће шкољке и тест заптивке седишта потврђују да ли су функције вентила потребне. НДТ, с друге стране, потврђује "материјално здравље" вентила. Материјал кућишта вентила који садржи ситне унутрашње пукотине или порозност је изложен ризику од изненадног пуцања након дуготрајног излагања високом притиску, високој температури или корозивном медију, што узрокује озбиљну несрећу. Као последица тога, НДТ се углавном користи за преглед сирових одливака, отковака и готових заварених спојева. Он служи као главна заштита за гарантовање сигурности и поузданости вентила.

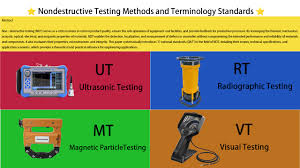

Најпопуларније НДТ методе у индустрији вентила
| Назив методе |
Скраћеница |
Принцип рада |
Главни дефекти који се могу открити |
Уобичајене примене вентила |
| Радиографско тестирање |
РТ |
Рендген или гама зраци продиру у компоненту и снимају слику на филм, где се унутрашњи дефекти манифестују као контрасти у густини. |
Унутрашњи недостаци: порозност, инклузије шљаке, шупљине скупљања, пукотине. |
Испитивање унутрашњег интегритета одливака тела вентила, као и заварених спојева на вентилима и цевоводима. |
| Ултразвучно тестирање |
УТ |
Користи звучне таласе високе фреквенције који се шаљу у компоненту. Анализом таласа који се одбијају, могу се анализирати положај и димензије било ког дефекта. |
Унутрашњи недостаци: пукотине, ламинације, недостатак фузије. Осетљивији на планарне дефекте (као што су пукотине) од РТ. |
Провера дебљине зида и унутрашњих пукотина тела вентила и поклопца, са посебним нагласком на вентиле са дебелим зидовима. |
| Испитивање магнетним честицама |
МТ |
Применљиво само на феромагнетне супстанце као што је угљенични челик. Део је магнетизован, а недостаци изазивају поље цурења које привлачи магнетне честице, формирајући видљиву индикацију. |
Површински и близу површински недостаци: пукотине, шавови, преклопи. |
Праћење површинског стања вентила за гашење пукотина, пукотина брушења или других процеса. |
| Испитивање пенетрације течности |
ПТ |
Течност са високим продором се наноси на површину компоненте. Капиларно деловање доводи до његовог продирања у површински повезане мане. Као резултат, програмер се користи за издвајање пенетрације, откривајући дефект. |
Површински дефекти: пукотине, рупице, хладни затварачи. |
Процена површине аустенитног нерђајућег челика (није погодан за МТ због своје неферомагнетне природе) као и вентила од немагнетних легура. |
