Као врсту вентила за контролу течности, лептир вентил се углавном састоји од једне компоненте - плоче вентила. Избор ове компоненте може значајно утицати на оперативну ефикасност и радни век система течности.
И. Врсте и карактеристике структуре плоче вентила

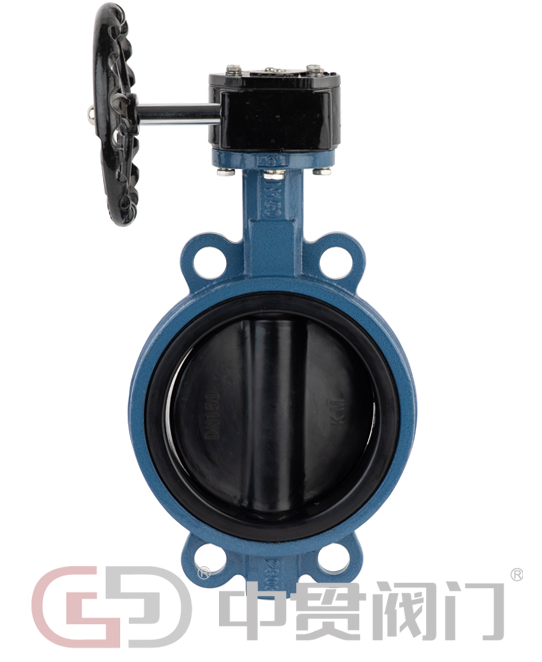

Концентрична вентилска плоча (средишњи лептир вентил)
Ова врста садржи дизајн у којем је центар вентилске плоче усклађен са осовином стабљике вентила. Има предности једноставне структуре и ниске трошкове. Погодан је за услове са ниским притиском испод ПН10 и обично се налази у водоводним системима и системима циркулације клима уређаја. Његова предност лежи на једноставно одржавање, али перформансе заптивања је релативно ограничена.
Једнострука плоча за ексцентрично вентил
Дизајнирањем стабљика вентила да би се мало одступио од средишта вентилске плоче, отпорности на трења током процеса отварања и затварања се ефикасно смањује. Ова структура изводи изузетно добро под средњим и ниским притиском (ПН16-ПН25) услова и посебно је погодна за канализацију и опште хемијске течне транспорт.
Двоструко ексцентрични вентил плоча
Усваја двосмерни дизајн за стабљику вентила и вентилске плоче, оптимизујући заптивни угао контакта и значајно продужити радни век. У средњем и под високом притиску услови у распону од ПН25 до ПН40, посебно је погодан за цевоводне системе у нафти и хемијске индустрије која захтевају често отварање и затварање.
Три ексцентрична вентила
Због троструко ексцентрични дизајн стабљике вентила, вентилске плоче и седиште вентила, метални чврсти печат постигао је технолошку промену у погледу перформанси трења. ТхевисококвалитетниСтруктура може да издржи температуре до 600 ℃ и притисака изнад ПН64, што га чини главним избором за парноводи и систем транспорта на уље / гас.
ИИ. Анализа карактеристика материјала за вентиве
Метална серија материјала
Плоча вентила од ливеног гвожђа: Садржи ХТ200 / ХТ250 Сива ливено гвожђе и КТ450 дуктилне ливене ливене. Има високе перформансе трошкова и ограничене отпорности на корозију. Углавном се користи у водосићима са ниским притиском и превозом без корозивног гаса.
Плоче од угљина челичних вентила: са снагом супериорном од ливеног гвожђа, ВЦБ (А216) и ЛЦБ (нискотемперате карбонски челик) може да издржи притисак до ПН40. Међутим, они се морају користити у комбинацији са антикорозијским премазима. Они се обично налазе у нафтоводима и парним нафтовима ниског притиска.
Избор плоча од нехрђајућег челика
304 Нерђајући челик: Тип опште намене за храну и фармацеутску индустрију
316 Нерђајући челик: Модел корозије против море воде (садржи Молибденум)
Дуалфазни челик: Снага пад, отпорност на корозију је још јачи.
СуперНехрђајући челик: Способан да издржати све јаке киселине
Посебни материјали
Легура хастеллои: Тежак момак против јаких киселина
Легура на бази никла: Отпорна на температуре до 1000 ℃
Пластична облога / гумена облога: отпорна на високе температуре, али отпорни на корозију
Керамички премаз: Тежак мали шампион
ИИИ. Три елемента за моделИзбор
Гледајући медијум:
Материјал отпоран на корозију: 316 / Дуплек Стеел
Пресвучен честицама отпорним на абразивно
Мекани заптивачи за чисте течности
Проверите услове са радом:
Нормална температура (≤ 80 ℃): Гумени заптивање
Средње температура (80 - 400 ℃): Метална бртва
Висока температура (≥ 400 ℃): Посебне легуре
Ексцентрична структура високог притиска
Погледајте индустрију:
Храна и медицина: 316Л + ПТФЕ
Петрокемикалије: Ексцентричност АПИ стандарда Три-Енд
ИВ. Класичне могућности подударања
Вода из славине: ливено гвожђе / нехрђајући челик + гума
Цевовод хлороводоничне киселине: Легура хастеллои-а
Концентрована сумпорна киселина: мора бити обложена ПТФЕ-ом
Обрада хране: Нерђајући од нерђајућег челика огледало
Превоз угљеног суспенства: керамички премаз
В. Заједничка питања
Сеа вода се не може третирати са дуплекс од 316 разреда. Више је потребно.
Концентрована сумпорна киселина треба да буде обложена пластиком; Нехрђајући челик ће се погоршати.
Високо трошење отпорност користи волфстен карбид, са животни век који је 5 пута дужи.
Инсталирајте филтер ако постоје нечистоће.
ВИ. Тачке одржавања
Редовно прегледајте хабање и суза
Редовне инспекције критичних подручја спроводе се свака 2 до 3 године.
Предлаже се да се утврди датотека за одржавање.
Вентил високих температура мора бити загрејан.
ВИИ. Будући трендови
Више трајнијих нових материјала
Са интелигентном функцијом праћења
Више еколошки прихватљив дизајн
Персонализована услуга прилагођавања
Предлог за избор:
Наведите посебне параметре оперативних услова. Професионални инжењери ће препоручити најбоље решење. За важне пројекте препоручује се прво спровођење тестова.
