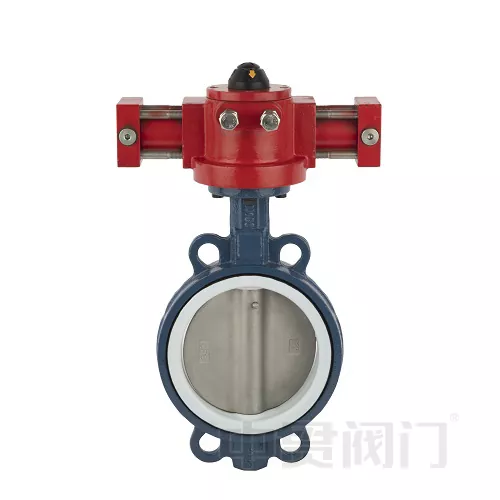

Хидраулични актуатор концентрични лептир вентил

Концентрични лептир вентил хидрауличног актуатора карактерише диск који се ротира око централног вратила да контролише проток, док хидраулични актуатори користе притисак течности за померање вентила. Ова комбинација омогућава прецизну и моћну контролу протока течности у различитим применама, посебно тамо где је пожељна аутоматизација и потребни су већи обртни моменти.

И. Принцип рада

Индустријски системи за контролу флуида регулишу проток отварањем и затварањем лептир вентила. Хидраулични лептир вентил користи систем хидрауличког погона за претварање притиска течности у механичку енергију, покрећући осовину вентила да заврши ротационо кретање од 90°. У поређењу са електричним/пнеуматским актуаторима, хидраулички систем обезбеђује већи излазни обртни момент и бољу отпорност на удар.

ИИ. Основна структура и функције

Компоненте тела вентила

Диск: Отвара и затвара пут протока ротирајући за 90°.

Стабло вентила: Компонента преноса језгра која повезује актуатор са диском.

Систем заптивања: ЕПДМ меко заптивно седиште вентила обезбеђује нулто цурење.

Начин повезивања: Дизајн са прирубницом/вафером (усаглашен са АНСИ/ЕН стандардима).

Хидраулични актуатор

Притисак уља покреће клипни цилиндар, излазећи линеарну силу → претварајући се у обртни момент.

Стандардни ход од 90°, време одзива ≤ 3 секунде.

Опционо једносмерни (повратна опруга) или двосмерни (двосмерни хидраулични погон).

ИИИ. Техничке предности
