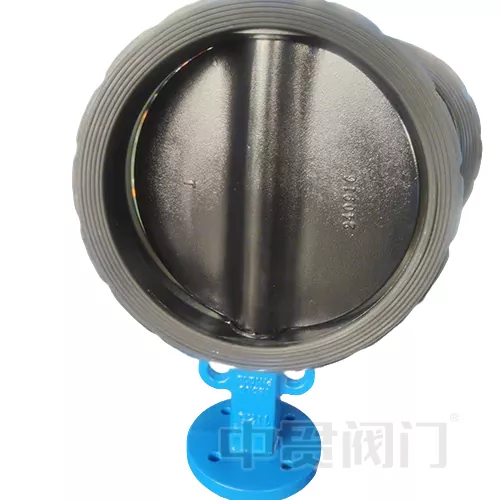

ЕН593 Дизајн стандардни лептир вентил

Као важна спецификација у области индустријских вентила у Европи, ЕН593 Дизајнерског стандарда пружа систематски оквир за дизајн, производњу и испитивање металних лептира. Овај чланак ће дубоко анализирати основне захтеве стандарда и истражити техничке предности лептира који испуњавају овај стандард (ЕН 593 Дизајн стандардни лептир вентил) у индустријским сценаријима.

Основне спецификације Стандарда ЕН593

ЕН593 је развио Европски комитет за стандардизацију (ЦЕН) и применљив је на дизајн металних лептирних вентила у прирубничким системима за заварене цевоводе, који покривају изолацију, регулацију и управљачке функције. Њени технички нагласци укључују:

Распон притиска и величине:

1. Номинални притисак (пн): 2,5 до 40 бара; Америчка стандардна оцена (класа): 150 до 300;

2 Номинални пречник (ДН): ДН20 до ДН2400, са максималном подршком дизајна пречника 2,4 метра (ДН2400);

3. Посебне апликације (као што су контрола процеса) захтевају упућивање на ЕН1349 и ЕН60534-2-1 додатне стандарде.

Материјални и структурни захтеви:

1. Тело вентила мора бити направљено од метала отпорног на корозију (као што је угљени челик, нехрђајући челик или дуплекс челика) и испуњавају ЕН 10204 сертификат материјала;

2 Тачка вентила и плоча лептира морају имати торзијску снагу, а заптивач седишта вентила мора бити прилагођен меким заптивачима (ЕПДМ / ФКМ) или чврстих заптивача метала у метал;

3. Димензије прирубнице прирубнице строго слиједе стандард ЕН 558 како би се осигурала глобална заменљивост.

Спецификације испитивања перформанси:

1. Тест за бртвљење: Према ИСО 5208 стандарду, нула цурења се постиже у 1.1 пута са оценом;

2 Провера верификације оперативног обртног момента: Након инсталирања актуатора, мора проћи 1000 тестова отварања и затварања циклуса, а флукцијски момент је5%;

3. Тест снаге притиска: Тело вентила мора да издржи тест хидростатичког притиска од 1,5 пута више од 3 минуте без деформације

Оурен593 Дизајн Стандардни вентил Лептир Стриктно следите ове стандарде, ако вам је потребно потврдити и други стандард, само нас контактирајте.

Техничке предности

Техничке предности:

Лептир вентил који је у складу са стандардом ЕН593 (ЕН593 дизајн стандардни лептир вентил) добро се врши у следећим сценаријима:

Прилагодљивост оштрим медијима:

1. Оптимизирањем површине плоче лептира са халаром, ПТФЕ или металном облогом, може да издржи снажну киселину, високу температуру и абразивне зрнате медије13;

2 На пример, ДН1600 вентил може дуго да издржи Х2С корозију на 150 ℃ и ПН16 условима у систему опоравка сумпора петрохемијског постројења.

Дизајн за бртвљење високог ефикасности:

1. Дворективно бртвљење (двоструко ексцентрично или троструко ексцентрично) смањује трење отварања и затварања и продужава живот седишта вентила;

2 Ниво цурења меког седишта за бртвљење достиже класу ВИ (заптивач на нивоу мехурића), а тврдо бртвљење задовољава стандард заштите од пожара (АПИ 607).

Интелигентни потенцијал надоградње

1. Стандардизовани ИСО5211 квадратни интерфејс осовине (Ф05-Ф25) подржава брзу интеграцију електричних / пнеуматских актуатора;

2 У комбинацији са индустријским интернетом ствари (ИОИТ), обртни момент, температура и цурење података могу се надгледати у реалном времену.
