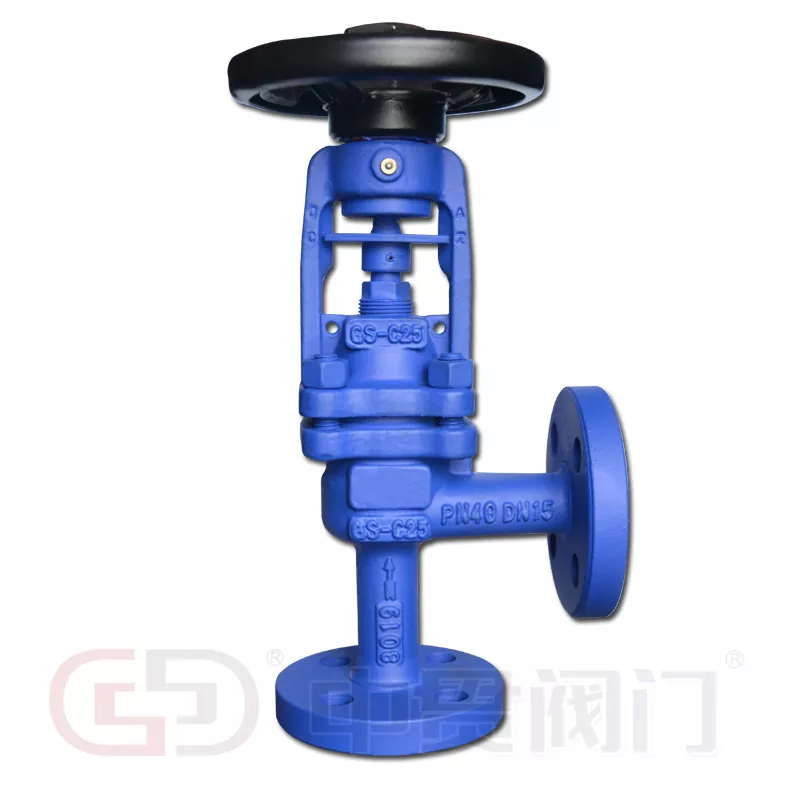

ДИН стандардни угаони вентил са мехом

Зхонггуан снабдеваДИН стандардни угаони вентил са мехомза набавку индустријских цевовода, комбинујући структуру тела под углом од 90° са металним заптивачем вретена за пару, термално уље, топлу воду, процесне гасове и системе амонијака. Вентил је доступан у материјалима тела укључујући ливено гвожђе, нодуларно гвожђе, ливени челик и нерђајући челик, са опцијама мехова у СС304, СС316, СС316Л, СС310С и Хастеллои Ц. Спецификовани опсег величина је ДН15–ДН400, са оценама притиска од ПН16–ПН04 на листи максималних температура.

Дизајн угаоног узорка за индустријске цеви

Тело са угаоним узорком преусмерава проток кроз 90°, интегришући промену правца у структуру вентила. Овај распоред може елиминисати одвојено колено у компатибилним распоредима цевовода, смањити број прикључака и поједноставити инсталацију у скученим просторима.

• Компактно усмеравање цевовода:Интегрише промене смера протока на локацији вентила.
• Регулација протока:Диск са глобусним вентилом и седиште контролишу пролаз процесних медија.
• Перформансе искључивања:Структура седишта подржава изолацију у системима индустријских флуида.
• Приступ за одржавање:Склоп поклопца мотора и вретена омогућава приступ унутрашњим оперативним компонентама.

Заптивна структура са металним мехом

Метални мех окружује покретно вретено и шири се или скупља током рада вентила. Он ствара баријеру између процесног медијума и спољашњег окружења, смањујући зависност од конвенционалног паковања као примарног заптивача.

Двоструко заптивање са мехом и паковањем

Заптивни систем комбинује метални мех са секундарним ПТФЕ или графитним паковањем.

• Примарно заптивање:Мех ограничава цурење процесног медија дуж вретена вентила.
• Секундарно заптивање:Паковање представља додатну баријеру ако мех изгуби интегритет.
• Радна стабилност:Одговарајући материјали за мехове и чврста механичка подршка за дизајн у системима изложеним повишеним температурама и поновљеном раду вентила.

Ова конфигурација је посебно релевантна за апликације паре, термалног уља и процесног гаса где је важна спољна контрола цурења.

Материјали и техничке спецификације

Избор материјала за различите радне услове

• ГГ25 и ГГГ40:Опције ливеног и нодуларног гвожђа за индустријску воду и комуналне системе у оквиру њихових применљивих радних класа.
• 1,0619+Н (ГС-Ц25):Ливени челик за индустријске апликације које садрже притисак.
• 1,4308 (ЦФ8) и 1,4408 (ЦФ8М):Опције од нерђајућег челика за услуге које захтевају отпорност на корозију.
• СС316Л и СС310С мехови:Алтернативни типови нерђајућег челика за различита хемијска и термичка окружења.
• Хастеллои Ц мехови:Опција од легуре за захтевне примене корозивних медија.
• Стелитно облагање:Опциони третман површине седишта и диска за апликације које захтевају повећану отпорност на хабање.

Медији и индустријске апликације

Стандардни ДИН угаони вентил са мехом је погодан за индустријске системе који захтевају промене смера протока, контролисан пролаз течности и смањено цурење вретена.

• Парни системи:Индустријска дистрибуција паре и термичка обрада — видети такођеДИН стандардни вентил са мехом заптивени.
• Кругови термалног уља:Системи за пренос топлоте који раде на повишеним температурама —ДИН стандардни глобусни вентилје сродна опција правог узорка.
• Циркулација воде:Цевоводи топле и хладне воде у индустријским објектима.
• Процесни гасоводи:Системи за руковање гасом код којих је заптивање вретена кључно разматрање дизајна.
• Постројења амонијака:Процесни системи који захтевају одговарајућу компатибилност материјала.
• Инсталације за грејање:Индустријске мреже за пренос топлоте које користе пару или термалне флуиде.

Конфигурација угаоног тела комбинује промене смера протока и рад вентила у једном склопу, што га чини корисним у компактним распоредима цевовода. За повезане компоненте цевовода, погледајтеДИН стандардни неповратни вентил, тхеДИН стандардни засун, анд тхеДИН стандардна И тип цедиљка.

Кључне спецификације за избор вентила

Стандардни ДИН угаони вентил са мехом са затвореним мехом може се проценити коришћењем следећих радних и инсталационих параметара:

1. средњи:Пара, термално уље, вода, амонијак или процесни гас.
2. Радни услови:Пројектовани притисак, нормална температура и максимална радна температура.
3. Димензије цевовода:ДН величина, тип везе и простор за инсталацију.
4. Захтеви материјала:Тело, поклопац мотора, мехови, седиште, диск и материјали за паковање.
5. Функција вентила:Регулација протока, изолација или комбинација оба.
6. Применљив стандард:Захтевани ДИН стандард, димензије прикључка и захтеви за инспекцију.

Зхонггуан производња и техничка подршка

Зхејианг Зхонггуан Валве Мануфацтуре Цо., Лтд.се фокусира на производњу и снабдевање вентила више од 19 година, са производним базама у Тиањину и Вензхоу. База Тиањин је успостављена 2016. године, након чега је уследило оснивање компаније Зхејианг у Оубеи, Ионгјиа, Вензхоу, 2019. године.

Његов асортиман укључујелептир вентили, куглични вентили, засуни, неповратни вентили, ножни вентили, филтери и контролни вентили. Производна опрема укључује машине за испитивање притиска вентила, опрему за уградњу седишта вентила, опрему за уградњу чаура вратила и опрему за обележавање вентила.

Техничка подршка покрива избор вентила према радној температури и врсти медија. Инспекције производње укључују тестирање притиска, а компанија даје једногодишњу гаранцију са бесплатном заменом за потврђене проблеме у вези са квалитетом према условима услуге. Такође можете прегледати нашесертификатиизадружни случајеви.

За индустријске системе паре, термалног уља, воде и гаса,ДИН стандардни угаони вентил са мехом заптивеним глобусним вентиломкомбинује тело са угаоним узорком, металну заптивку са мехом и више опција материјала за индустријске примене на цевоводима. Истражите у потпуностиСтандардни индустријски вентил ДИНопсег за повезане компоненте цевовода.

ФАК

Да ли се вентил може поставити у било којој оријентацији?

Инсталација треба да следи смер протока назначен на телу вентила. Угаоно тело има дефинисане улазне и излазне отворе, тако да распоред цевовода мора да одговара предвиђеном путу протока.

Који су рани знаци хабања или квара меха?

Спољно цурење око области вретена, нестабилан низводни притисак или приметна промена радног момента могу указивати на хабање меха. Секундарно паковање може да обезбеди привремено заптивање, али мех треба прегледати и заменити ако се потврди оштећење.

Може ли вентил бити опремљен актуатором?

Вентил се може испоручити са интерфејсом за монтажу за компатибилне ручне, пнеуматске или електричне актуаторе. Избор актуатора зависи од захтева обртног момента, хода и радних услова одређене величине вентила.

Шта треба проверити током уградње прирубнице?

Проверите поравнање прирубнице, тип заптивача и редослед затезања завртња. Неравномерно оптерећење вијака може изобличити тело или изазвати цурење, посебно на већим ДН величинама и вишим оценама притиска.

Да ли су резервни мехови и компоненте седишта доступни засебно?

За компатибилне моделе вентила могу се испоручити резервни мехови, седиште, диск и компоненте за паковање. Тачан део зависи од величине вентила, степена притиска, материјала тела и материјала меха који је првобитно специфициран.Контактирајте насса оригиналном спецификацијом за заменску понуду.
