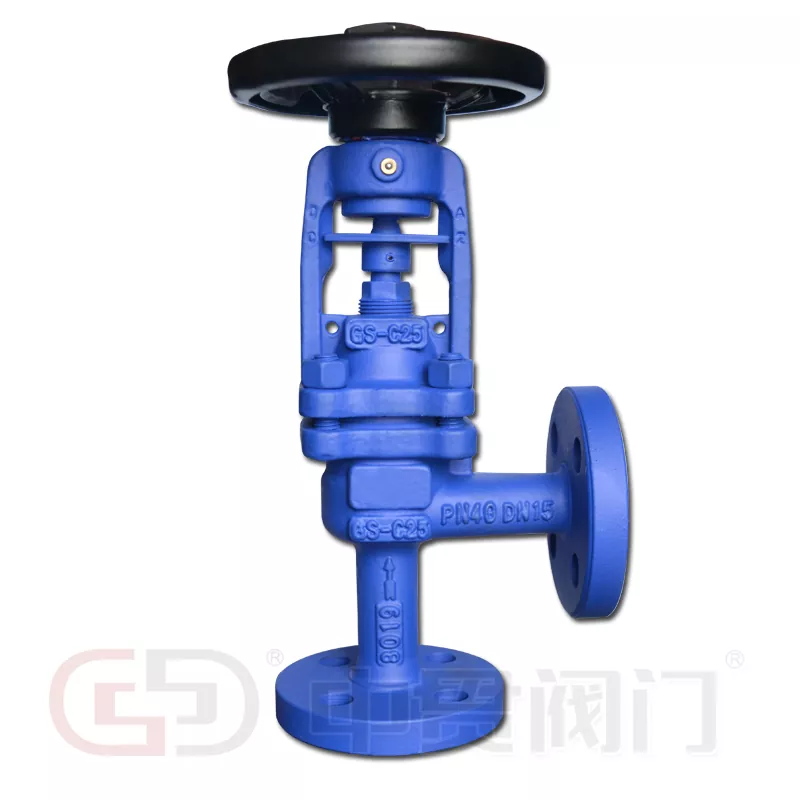

ДИН стандардни угаони вентил са мехом заптивеним глобусним вентилом

Стандардни ДИН угаони вентил са мехом са затвореним глобусом представља критичну еволуцију у технологији контроле флуида. За разлику од традиционалних вентила правог узорка, овај дизајн угаоног тела инхерентно решава просторна ограничења и изазове одводње уобичајене у сложеним мрежама цевовода. Преусмеравањем протока под углом од 90 степени, елиминише се потреба за додатним коленом, смањујући пад притиска и трошкове инсталације.

Опис производа и техничке спецификације

Овај ДИН стандардни угаони вентил са мехом са заптивним мехом комбинује угаони узорак који штеди простор са вишеслојном металном заптивком са мехом. То је пожељан избор за критичне изолационе обавезе у системима термалног уља, прегрејане паре и опасних гасова.

• Материјали за конструкцију

Каросерија/Поклопац: ГГ25 (ЕН-ГЈЛ-250), ГГГ40, 1.0619+Н (ГС-Ц25), 1.4308 (ЦФ8), 1.4408 (ЦФ8М)

Мехови: СС304, СС316, СС316Л, СС310С, Хастеллои Ц

Седиште и диск: нерђајући челик са стелитом (опционо)

• Величина и опсег притиска

Распон величина: ДН15 – ДН400

Називни притисак: ПН16 – ПН40

Температурни опсег: ≤600 °Ц

• Типичне апликације и медији

Системи: системи за топло уље, парни системи, системи топле и хладне воде, постројења за амонијак.

Медији: пара, процесни гасови, топла вода, термално уље, амонијак, течности за пренос топлоте.

Цоре Адвантагес

Елемент металне заптивке са мехом

Срце овог вентила је хидраулички обликован, вишеслојни метални мех. Ово елиминише динамичко заптивање на вретену, потпуно спречавајући спољашње цурење. За разлику од конвенционалних вентила само за паковање, дизајн мехова обезбеђује нулту фугитивну емисију – критичну за еколошки осетљива постројења и постројења високе одговорности.

Оптимизована геометрија диска

Конусни, аеродинамични профил диска пружа карактеристику линеарног протока и чврсто затварање (до степена цурења класе ВИ). Овај дизајн смањује ерозију и вибрације, значајно продужавајући век трајања у поређењу са стандардним вентилима.

Редундантни систем заптивања (мех + паковање)

Укључујемо архитектуру двоструког печата. Примарни заптивач је метални мех. Ако мех икада поквари (изузетно ретко), секундарно паковање од ПТФЕ или графита обезбеђује тренутну резервну заптивку, обезбеђујући непрекидну безбедност постројења.

Подмазивач за подмазивање

Интегрисана спојница за подмазивање омогућава директно, у раду подмазивање склопа вретена, матице вретена и чауре. Ово смањује радни обртни момент и спречава нагризање на апликацијама високог циклуса.

Ергономски ручни точак

Дизајниран са неклизајућим избочинама и оптималним пречником, ручни точак смањује замор руковаоца и обезбеђује глатку, прецизну модулацију. Конструкција за тешке услове рада отпорна је на оштећења од удара у тешким окружењима биљака.

Питања и одговори – практичне информације о набавци

П: Да ли имате МОК?

О: Не, немамо минималну количину поруџбине. Чак и ако вам треба само један комад, ми ћемо га произвести и испоручити. Као флексибилна фабрика, раније смо обезбедили један сигурносни вентил који подржава хитно одржавање купца.

П: Можете ли дати друге стандарде?

О: Да. Док је наша основна стручност ДИН стандардни угаони вентил са мехом заптивени, можемо да произведемо према другим стандардима (АНСИ, БС, ЈИС) на захтев. Једноставно обезбедите потребан стандард и класу притиска нашем тиму добављача.

П: Могу ли добити цртеж вентила за упит?

О: Да, али имајте на уму да припрема цртежа захтева неко време. Омогућите довољно времена за планирање вашег пројекта. За специјалне, необичне вентиле или вентиле широког опсега (нпр. ДН400 или специјалне легуре), не можемо увек да обезбедимо цртеже, јер ниједна фабрика не производи сваки тип вентила. Међутим, за све стандардне ДИН конфигурације, доступни су комплетни димензионални и П&ИД цртежи.

П: Колико дуго за цитат?

О: Обично у року од 24 сата за стандардне упите. За специјалне вентиле (нпр. високе легуре или нестандардне класе притиска), сачекајте до 48 сати. Приоритет нам је брз одговор као професионални произвођач у Кини.

П: Шта кажете на паковање?

О: Стандардно паковање за извоз користи запечаћене дрвене кутије за заштиту од корозије. За велике величине (обично изнад ДН200), вентили се причвршћују на палете са стреч фолијом и баријером за влагу. Сва паковања испуњавају међународне стандарде испоруке.
