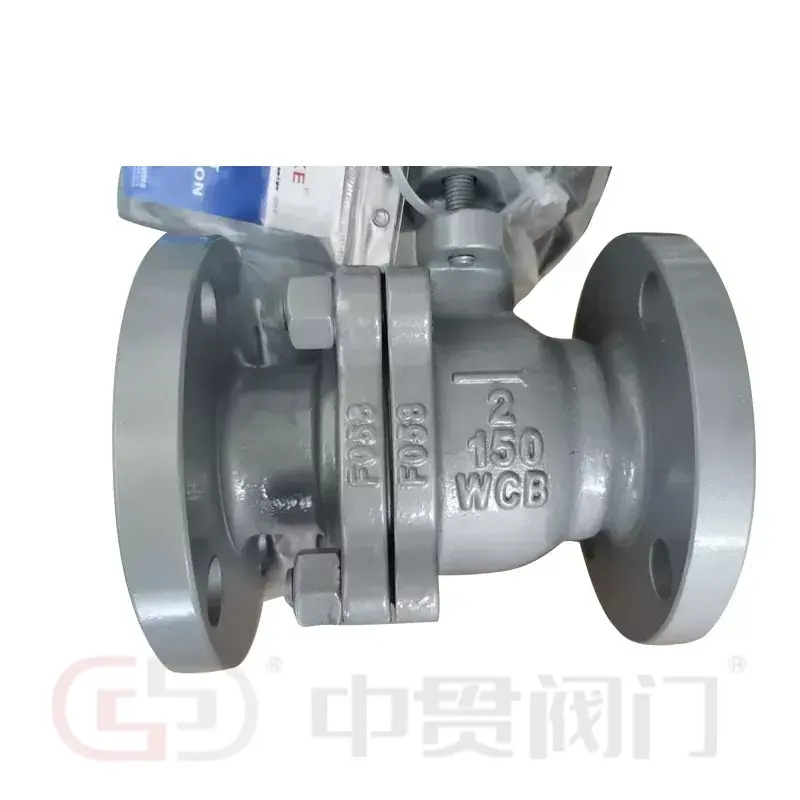

Вентил користи ВЦБ угљенични челик за своје главно тело које садржи притисак. Овај материјал се обично примењује за индустријску воду, уље и пару где је угљенични челик компатибилан са радним медијумом. Зхонггуан такође наводи ЛЦБ и ВЦЦ као алтернативне материјале каросерије, омогућавајући избор материјала да одражава температуру рада, механичке захтеве и спецификације пројекта.
Кључни детаљи изградње укључују:
АСТМ А216 ВЦБ ливени угљенични челик за главне компоненте које садрже притисак.
Лопта се лагано помера под диференцијалним притиском, притискајући низводно седиште да би се успоставила заптивка.
ПТФЕ, Р-ПТФЕ, ПЕЕК и ППЛ су наведене опције за различите захтеве за заптивање и рад.
СС304, СС316 и 13Цр су доступне опције.
Главно и секундарно тело су спојени завртњима, омогућавајући приступ унутрашњим компонентама током одржавања.
Комбинација тела од угљеничног челика и одабраних унутрашњих материјала чини ВЦБ плутајући куглични вентил са прирубничним прикључком погодним за компатибилне индустријске медије где је потребно поуздано затварање и практично одржавање.
Крајеви са прирубницама обезбеђују вијчану везу са одговарајућим прирубницама цевовода. Зхонггуан наводи РФ, ФФ и РТЈ опције за заптивање лица како би се прилагодиле различитим спецификацијама цевовода. Ове конфигурације подржавају планирање инсталације у индустријским пројектима, под условом да димензије прирубнице вентила, класа притиска и површина одговарају повезаној опреми.
Наведене величине и опсега притиска покривају више конфигурација цевовода. Оцене класа и ПН оцене припадају различитим системима означавања и не треба их третирати као директно заменљиве без провере применљивих стандарда и услова пројектовања.
Компатибилност материјала и границе притиска и температуре одређују да ли је вентил погодан за одређену услугу. ВЦБ угљенични челик је генерално погодан за компатибилне примене у води, уљу и пари, док материјал седишта утиче на перформансе заптивања у изабраним условима рада.
Типичне области примене укључују:
Он-офф изолација у компатибилним услугама за нафту и гас, у складу са специфицираним захтевима притиска, температуре и медија.
Изолација компатибилних процесних флуида. Корозивни медији захтевају пажљиву процену компатибилности каросерије, лоптице, дршке и седишта.
Цевоводи за воду и пару где одабрани материјали вентила и оцене притиска и температуре испуњавају захтеве система.
Изолација цевовода у системима индустријске воде, са избором материјала на основу хемије воде и услова рада.
Поновљено отварање и затварање у компатибилним процесним линијама, са радном фреквенцијом и захтевима одржавања који се разматрају приликом избора.
Испоручене информације о производу дају максималну температуру од425°Цза описани вентил, али ову цифру не треба тумачити као дозвољену температуру при сваком степену притиска или са сваким материјалом седишта. ПТФЕ, Р-ПТФЕ, ПЕЕК и ППЛ имају различите температурне и сервисне карактеристике. Коначни дозвољени радни оквир зависи од комплетне конфигурације вентила.
Механизам са плутајућом куглом ослања се на диференцијални притисак како би гурнуо лопту према низводном седишту. Овај контакт помаже у формирању заптивке, док одабрани материјал седишта одређује његову погодност за медијум и радну температуру.
Дводелно тело са вијцима омогућава приступ унутрашњим компонентама за одржавање. У зависности од поступка изградње и одржавања, тело се може отворити ради прегледа или замене делова који се могу сервисирати без демонтаже целог склопа цевовода. Изолација, смањење притиска и безбедно руковање остају неопходни пре одржавања.
Додатна разматрања дизајна и набавке укључују:
Дизајн стабљике против издувавања је наведен како би се спречило избацивање вретена под абнормалним условима притиска.
Конфигурација високе платформе компатибилна са ИСО 5211 монтажом је доступна за пнеуматску или електричну инсталацију актуатора.
Може се одредити ручка за закључавање како би се спречило ненамерно руковање.
Облагање прирубнице, бушење, класа притиска, димензије лицем у лице и интерфејси актуатора морају одговарати пројектним захтевима за цевоводе и контролу.
Противпожарне и антистатичке перформансе нису утврђене испорученим спецификацијама. АПИ 6Д и АСМЕ Б16.34 су наведени као стандарди дизајна, а АПИ 598 је наведен као стандард за испитивање; ове референце саме по себи не потврђују сертификацију против пожара или антистатичку конструкцију.
За пројекте који захтевају додатне безбедносне карактеристике, за следеће тачке је потребна посебна техничка документација:
Противпожарне перформансе:Проверите важећи стандард за испитивање пожара и пратећи извештај о испитивању или сертификат.
Антистатичка конструкција:Проверите да ли је уграђен антистатички уређај и да ли су његове перформансе тестиране.
Испитивање притиска и цурења:Потврдите применљиву процедуру испитивања, притисак, критеријуме прихватања и записе о инспекцији.
Следљивост материјала:Идентификујте наведене материјале тела, кугле, вретена и седишта у документацији за наруџбу.
Оперативна ограничења:Одредите дозвољени притисак и температуру за изабрану величину, класу притиска и комбинацију седишта.
Ове провере су посебно релевантне за услуге угљоводоника, високотемпературне цевоводе и инсталације са дефинисаним безбедносним захтевима.
Зхонггуан управља базама за производњу вентила у Тиањину, основаним 2016. године, и Оубеи, Ионгјиа, Вензхоу, гдеЗхејианг Зхонггуан Валве Мануфацтуре Цо., Лтд.основана је 2019. године. Компанија има више од 19 година искуства у индустрији вентила.
Производна опрема укључује машине за испитивање притиска вентила, опрему за уградњу седишта вентила, опрему за причвршћивање вратила и машине за обележавање. Зхонггуан поседује ИСО сертификате за своје производе вентила и нуди ВРАС сертификована седишта за применљиве лептир вентиле. Прегледајте нашесертификатиизадружни случајевиза више детаља.
ЗаВЦБ плутајући куглични вентил са прирубничним прикључком, детаљи одабира укључују ВЦБ, ЛЦБ или ВЦЦ материјал кућишта, опсег величина ДН15–ДН600, класу притиска, РФ/ФФ/РТЈ прирубницу и материјал седишта. Повезане опције у истомкуглични вентилпородица је такође доступна. Зхонггуан такође ради са инжењерским компанијама и продавцима у Вијетнаму, Малезији и Сингапуру.
ВЦБ је материјал од ливеног угљеничног челика који се користи у многим индустријским апликацијама цевовода. Испоручене информације наводе максималну температуру од 425°Ц за овај вентил, али дозвољена радна температура мора бити процењена заједно са притиском, материјалом седишта и комплетном конфигурацијом вентила.
Погодност зависи од хемијског састава, концентрације, температуре и компатибилности тела и унутрашњих материјала. Опције кугле или вретена од нерђајућег челика саме по себи не утврђују да је комплетан вентил погодан за корозивни медијум.
Наведите номинални пречник, класу притиска, окренутост прирубнице, радни медијум, услове притиска и температуре, преференцију седишта и ручне или аутоматизоване радне захтеве. Такође треба навести све захтеве за испитивање пожарне сигурности, антистатичности или специфичне за пројекат.
