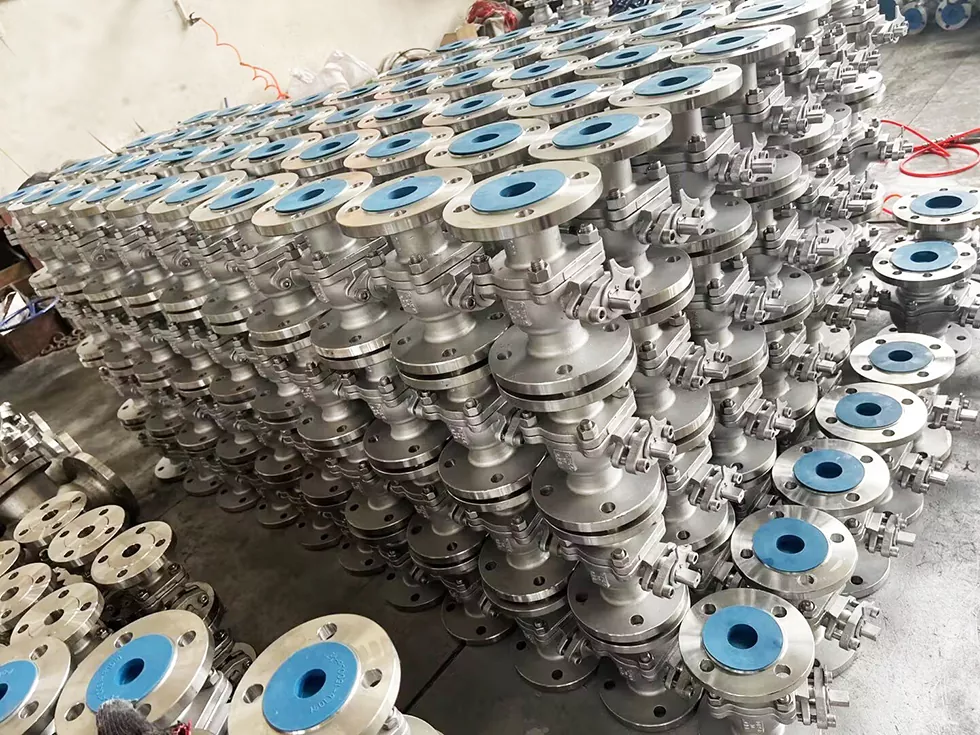

АСМЕ стандардни куглични вентил са прирубницом високе платформе од нерђајућег челика

АСМЕ стандардни куглични вентил са високом платформом са прирубницом је индустријски вентил професионалног нивоа пројектован за руковање корозивним медијима, условима високе температуре/високог притиска и строгим захтевима за заптивање у системима за контролу флуида.

Тело вентила и сви влажни делови су произведени од врхунског нерђајућег челика (доступно ЦФ8 / ЦФ8М / ЦФ3М), у комбинацији са стандардним прирубницама АСМЕ Б16.5 како би се обезбедила сигурна и поуздана веза са цевоводним системима. У поређењу са конвенционалним кугличним вентилима, јединственинтегрисани дизајн високе платформеима стандардизовану ИСО 5211 монтажну подлогу директно на врху тела вентила, омогућавајући брзу инсталацију пнеуматских, електричних или електро-хидрауличних актуатора без додатних носача.

Као један од основних производаЗхонггуан вентил, овај куглични вентил се широко користи у преносу нафте и гаса, системима хемијских реактора, санитарним водовима за храну, фармацеутским системима пречишћене воде, десалинизацији морске воде и системима баласта у мору. Са одличном отпорношћу на корозију, непропусним заптивачем без цурења и дизајном који је сигуран од пожара, пружа дуготрајан стабилан рад уз значајно смањење учесталости одржавања и укупних трошкова власништва.

Кључне техничке предности

1. Одлична отпорност на корозију и високе температуре

• Опције материјала: Тело вентила и лопта од ЦФ8 / ЦФ8М (304 / 316 нерђајући челик) или ЦФ3М (316Л) вишег квалитета. Оптимизовани садржај никла, хрома и молибдена обезбеђује изузетну отпорност на сумпорну киселину, хлороводоничну киселину, алкалне растворе, слани спреј и разне органске раствараче.
• Температурни опсег: Погодно за -29°Ц до +250°Ц (прошириво до +350°Ц са опцијама паковања на високим температурама). Поуздано ради у парним водовима, системима за врело уље и другим апликацијама на високим температурама без квара заптивања или деформације тела.
• Компатибилни медији: Сирова нафта, природни гас, раствори киселина/алкалија, морска вода, фармацеутски растварачи, прехрамбени материјали, медији који садрже хлор, итд.

2. Отпоран на мехуриће без цурења + пожар-безбедан дизајн

• Оцена цурења: Испитано према ИСО 5208 Класа ВИ (непропусна за мехуриће) — нема видљивог цурења под номиналним притиском. Идеалан за токсичне, запаљиве или високо вредне медије.
• Ватробезбедна структура: секундарна заптивна површина од метала до метала између лопте и седишта. Чак и након меког прегоревања седишта, вентил одржава основно затварање, испуњавајући стандарде заштите од пожара АПИ 607 / ИСО 10497.
• Анти-статички дизајн: Антистатичка опруга између вретена и кугле осигурава поуздано расипање набоја, елиминишући ризик од експлозије услед накупљања статичког електрицитета.

3. Интегрисана структура високе платформе – монтажа актуатора за 5 минута

• Стандард интерфејса: Висока платформа је у складу са ИСО 5211, директно се подудара са главним брендовима пнеуматских и електричних актуатора — нису потребне прилагођене адаптерске плоче или држачи.
• Ефикасност инсталације: Монтажа актуатора на лицу места захтева само вијке + спојницу. Једна особа може да заврши посао у року од 5 минута, штедећи 2/3 времена инсталације у поређењу са традиционалним вентилима монтираним на конзоле.
• Оперативна стабилност: Интегрисана платформа скраћује раздаљину преноса између актуатора и вретена, смањујући зазор и побољшавајући животни век циклуса и тачност повратне информације о положају.

4. Низак отпор протока и висока Цв вредност – Уштеда енергије

• Дизајн путање протока: Дизајн са пуним или стандардним отвором са глатким унутрашњим контурама минимизира пад притиска. Модели са пуним пречником испоручују вредност Цв скоро идентичну цеви исте величине, чувајући оригиналне карактеристике протока система.
• Уштеда енергије: Низак отпор протока значи смањену потрошњу енергије пумпања. За 24/7 континуиране операције у хемијским постројењима или постројењима за пречишћавање воде, годишња уштеда електричне енергије може бити значајна.

5. Превенција цурења на више нивоа и дуг радни век

• Заптивање вретена: В-прстен ПТФЕ паковање са опругом за преднапон аутоматски компензује хабање — није потребно често затезање уводнице.
• Носач кугле: Плутајућа или постављена кугла са копчом (у зависности од величине) са самоподмазујућим чаурама смањује обртни момент и продужава животни век. Тестирано на >50.000 циклуса пребацивања по ГБ/Т 12237.

Типичне примене и индустрије

Једноставна инсталација и ниско одржавање

• Прирубнички прикључак: У складу са АСМЕ Б16.5 (Класа 150 / 300 / 600). Директно уклапање на стандардне прирубнице цеви — нису потребне посебне модификације.
• Брза демонтажа: Погон је причвршћен директно за платформу. Уклањање актуатора за ручни рад у хитним случајевима или инспекцију не утиче на тело вентила или цевовод.
• Одржавање у линији: Одабрани модели подржавају ин-лине демонтажу (проверите специфичан дизајн) — замените седишта или заптивке без уклањања целог вентила са цевовода, значајно смањујући време застоја.
• Интервал одржавања: У нормалним условима, прегледајте заптивку паковања и радни момент сваких 12 месеци. Стварни век трајања може премашити 5 година у зависности од медија и фреквенције циклуса.

Техничке спецификације

Доступне опције

• Тип актуатора: ручни пужни преносник / пнеуматски једноструки/двоструки / електрични (24В/110В/220В/380В) / електро-хидраулични
• Материјал седишта: ПТФЕ / РПТФЕ / ПЕЕК / Метална тврда заптивка
• Третман куглицама: полирано огледалом / нитрирано очвршћавање / премаз од волфрам карбида
• Посебне опције: уређај за закључавање / прикључак за чишћење / продужено вретено / изолациони омотач

Зашто одабрати Зхонггуан вентил?

• Стандарди производње: Строга усклађеност са АСМЕ, АПИ, ИСО, ГБ/Т стандардима. Доступни су сертификати материјала, извештаји о испитивању притиска и сертификати о пожарној безбедности.
• Осигурање квалитета: 100% фабричко тестирање притиска + тестирање заптивке. Гарантовано је да сваки вентил испуњава одређене параметре.
• Брз одговор: Стандардно залихе производа се испоручују у року од 24 сата. Нестандардне / прилагођене поруџбине се испоручују за 2–4 недеље.
• Техничка подршка: Комплетна услуга од израчунавања величине и упутства за инсталацију до постпродајног одржавања.
